ich möchte ein wertabhängigen 2D-Plot machen, habe aber keine Idee wie ich das umsetzen soll und bin in der Matlab-Hilfe nicht fündig geworden...

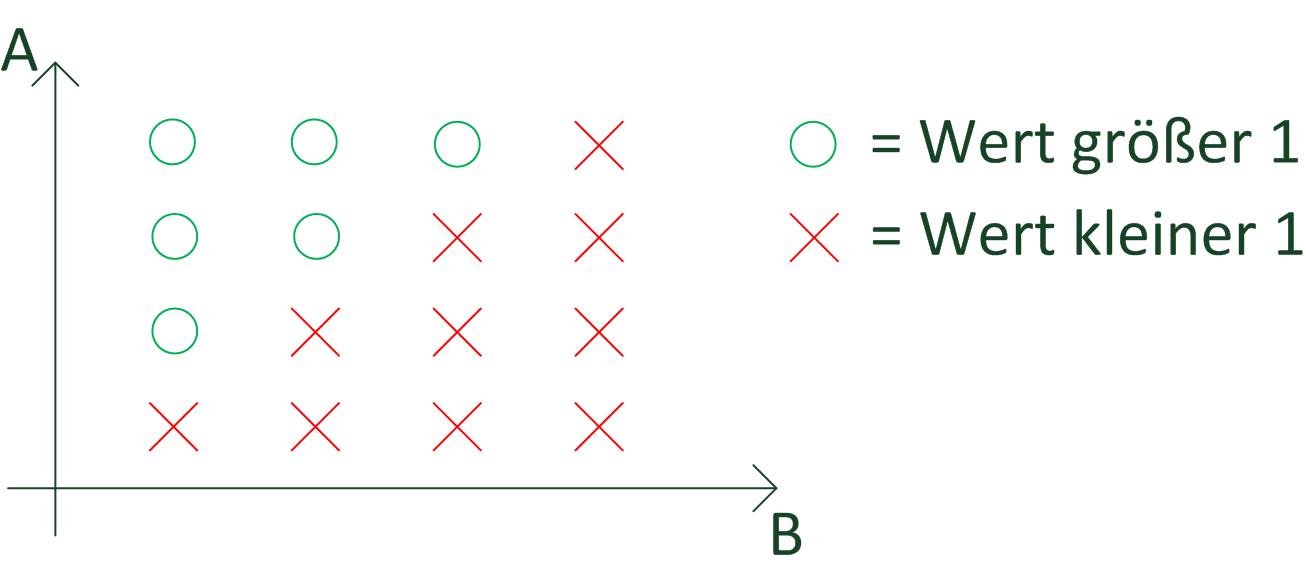

Ich variiere zwei Werte und erhalte nach einer Simulation ein Ergebnis, welches von diesen beiden Werten abhängt. Das Ergebnis möchte ich aber nicht als 3D-Plot (surf) ausgeben, sondern als 2D-Plot mit zwei verschiedenen Markern. Wenn der Wert größer x ist, dann ein grüner Marker, wenn Wert kleiner x dann roter Marker. Die Achsen des Plot sollen die beiden variierten Werte sein. Grafik im Anhang
Gibt das dafür eine Routine oder jemand eine Idee wie man das umsetzen kann?
%% Situation
x = 1:4;
y = 1:4;
[X, Y] = meshgrid(x,y);
Z = sqrt(X.^2 + Y.^2);
%% Verarbeiten / Plotten (hier Schwellwert 8)
X = X(:);
Y = Y(:);
Z = Z(:);
good = Z >= 3;
plot(X(~good), Y(~good), 'rx', 'MarkerSize', 15, 'LineWidth', 2) hold on
plot(X(good), Y(good), 'go', 'MarkerSize', 15, 'LineWidth', 2) hold off
Super!
Vielen Dank, das Skript funktioniert genau so wie ich es wollte.
