Werteinitialisierung in Simulink |
|
| bb01 |
Forum-Anfänger
|
 |
Beiträge: 23
|
|
|
|
Anmeldedatum: 23.04.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 23.04.2014, 10:45
Titel: Werteinitialisierung in Simulink
|
 |
Hallo liebe Forumsgemeinde.
Ich sitze jetzt schon länger an einem Problem und komme nicht weiter.
Ich muss einen MPC-Regler in Simulink entwerfen. Die Strecke (Zustandsraum) ist in einem Subsystem zusammengefast. Nun will ich den Startwert des Ausgangs vorgeben da dieser nicht bei null beginnt. Laut Hilfe sollte dies ja über die Blockparamter gehen. Jedoch sieht bei mir das Fenster anderst aus und es fehlt diese Einstellmöglichkeit. Kann das an meiner Studentenversion liegen? Wie kann ich es sonst lösen?

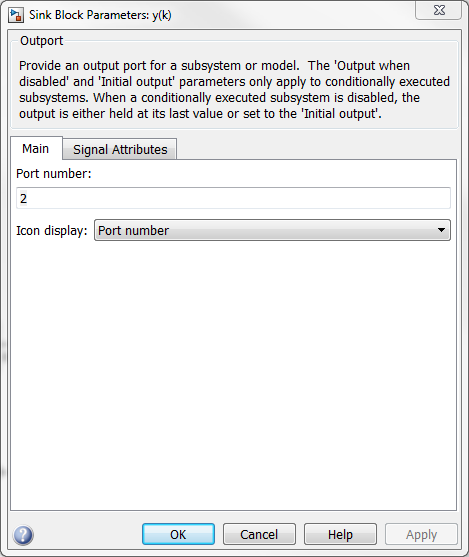

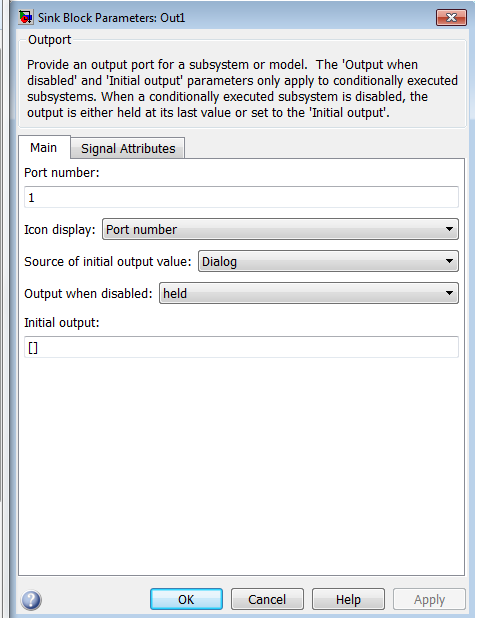

Zum besseren Verständnis habe ich die beiden Einstellungsfenster als Bild angefügt.
| Beschreibung: |
|
Download |
| Dateiname: |
Sink_out.PNG |
| Dateigröße: |
23.19 KB |
| Heruntergeladen: |
459 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Sink_out_aus Hilfe.PNG |
| Dateigröße: |
24.29 KB |
| Heruntergeladen: |
435 mal |
|
|
|
|
|
|
| Krueger |
Forum-Fortgeschrittener
|
|
Beiträge: 53
|
|
|
|
Anmeldedatum: 25.06.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2011b
|
|
|
|
|
|
|
Verfasst am: 23.04.2014, 12:19
Titel:
|
|
Hallo bb01,
ob das an der Studentenversion liegt, kann ich dir nicht sagen.
Guck dir doch mal unter Signal Attributes den Function Block:IC an. Hilft dir der evtl. weiter?
VG
Krueger
|
|
|
|
| bb01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 23
|
|
|
|
Anmeldedatum: 23.04.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 23.04.2014, 12:36
Titel:
|
|
|
Den IC-Block habe ich mir auch schon angesehen, bin aber daran gescheiter wohin ich den setzen kann bzw. darf.
|
|
|
|
| Krueger |
Forum-Fortgeschrittener
|
|
Beiträge: 53
|
|
|
|
Anmeldedatum: 25.06.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2011b
|
|
|
|
|
|
|
Verfasst am: 23.04.2014, 12:49
Titel:
|
|

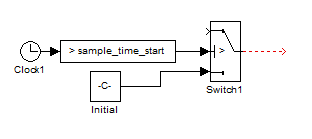

Ansonsten guck dir doch mal das Bild im Anhang an. In den Input 1 von dem Switch könntest du dann den Ausgang vom Subsystem legen.
| Beschreibung: |
|
Download |
| Dateiname: |
Clock.PNG |
| Dateigröße: |
2.51 KB |
| Heruntergeladen: |
432 mal |
|
|
|
|
| bb01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 23
|
|
|
|
Anmeldedatum: 23.04.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 23.04.2014, 12:54
Titel:
|
|
Ok danke. Das werde ich mal versuchen.
Ist der C und IC das gleiche?
Der IC-Block hat auch einen Eingang.
|
|
|
|
| Krueger |
Forum-Fortgeschrittener
|
|
Beiträge: 53
|
|
|
|
Anmeldedatum: 25.06.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2011b
|
|
|
|
|
|
|
Verfasst am: 23.04.2014, 13:02
Titel:
|
|
|
C ist eine Konstante... Da kannst du entweder die Variable aus dem Workspace reinschreiben oder aber eine Zahl.
|
|
|
|
| bb01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 23
|
|
|
|
Anmeldedatum: 23.04.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 23.04.2014, 13:07
Titel:
|
|
ok, verstehe war zu sehr auf das IC-Glied fixiert
Leider habe ich es so auch noch nicht zum laufen bekommen. Ich glaub aber fast dass ev. der Fehler auch noch wo anders liegt. Ich bekomme zwar ein Ergebnis aber der Ausgang fängt halt leider bei Null und nicht bei meiner Vorgabe an.
|
|
|
|
| bb01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 23
|
|
|
|
Anmeldedatum: 23.04.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.08.2014, 18:14
Titel:
|
|
|
Anfangsbedingungen können einfach im integrator (1/s) eingegeben werden
|
|
|
|
|
|
|
