Wie am besten diese Flanken filtern? |
|
| cblanc |
Forum-Anfänger
|
 |
Beiträge: 12
|
|
|
|
Anmeldedatum: 18.10.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 25.11.2013, 16:51
Titel: Wie am besten diese Flanken filtern?
|
 |
Hallo,

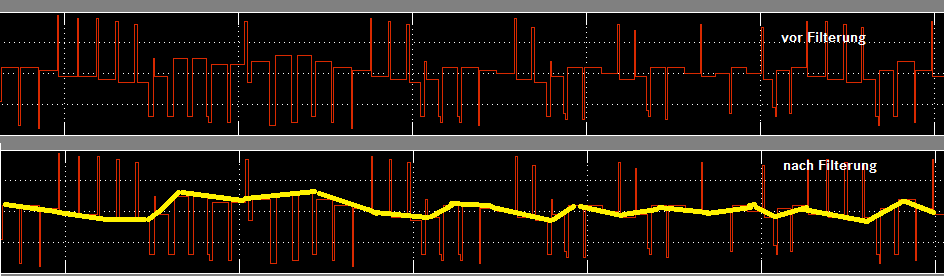

ich bekomme ein Messsignal (siehe unten, oberer Graph). Wie man sieht, sind da ziemlich hohe Flanken dabei, die ich weg bekommen möchte. Ausgangssignal soll dann die gelbe linie sein (unterer Graph).
das modell ist mit einer fixed step samplezeit von 0.001 sec betrieben, die Flanken, die ich entfernen will, halten ihren Wert für 5 bis 10 samples.
was wäre eine elegante lösung, diese Flanken wegzukorrigieren?
lg cblanc
| Beschreibung: |
|
Download |
| Dateiname: |
Unbenannt.png |
| Dateigröße: |
19.6 KB |
| Heruntergeladen: |
486 mal |
|
|
|
|
|
|
| cblanc-Gast |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 25.11.2013, 19:35
Titel:
|
|
|
ich habe bisher den ansatz verfolgt, einen TP einzusetzen. aber entweder waren die peaks noch zu deutlich oder der phasenverzug zu hoch. jemand ideen?
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 26.11.2013, 08:42
Titel:
|
|
|
Du könntest versuchen eine maximale Änderung einzuführen. Wenn das Signal im Vergleich zum letzten Sample z.B. 10 Einheiten höher ist, dann setzt du es nur um 3 Einheiten höher. Analog wenn es kleiner ist.
|
|
|
|
|
|
|
