Wie kann ich Anfangswerte für mehrere Zustände setzen? |
|
| rickm |
Forum-Anfänger
|
 |
Beiträge: 10
|
|
|
|
Anmeldedatum: 18.07.19
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 18.07.2019, 12:16
Titel: Wie kann ich Anfangswerte für mehrere Zustände setzen?
|
 |
Hallo,

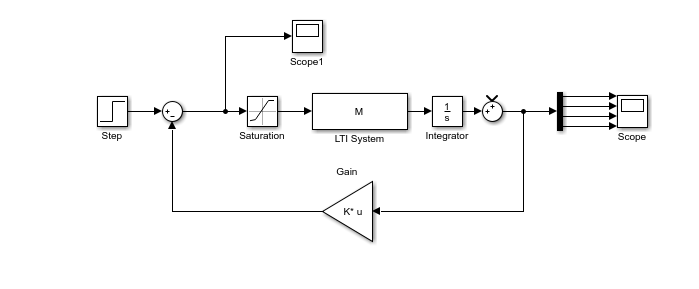

Ich benutze einen LTI-Block und habe ein System mit vier Zuständen und einem Eingang. (C=A und D=B), da ich eine Zustandsrückführung mit dem Ausgang realisieren will. Hinter den LTI-Block habe ich einen Integrator gesetzt und in diesem kann nur ein Initialwert eingestellt werden. Muss ich nun jeden Zustand einzeln in einem Blockschaltbild darstellen, oder gibt es eine andere Möglichkeit, Initialwerte einzugeben? Später soll das Ganze auch noch um einen Integralanteil und Sollwertregelung erweitert werden
| Beschreibung: |
| M in meinem Block ist ein ss-Modell |
|
Download |
| Dateiname: |
Unbenannt.png |
| Dateigröße: |
10.35 KB |
| Heruntergeladen: |
340 mal |
|
|
|
|
|
|
|
|
|
