Wie mach ich aus dem Step eine Steigung?

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

Andrea

Forum-Anfänger


	Beiträge: 22

	Anmeldedatum: 24.07.13

	Wohnort: Stuttgart

	Version: R2010bSP2

Verfasst am: 07.08.2013, 14:01 Titel: Wie mach ich aus dem Step eine Steigung?

Sorry für den etwas unpräzisen Titel, aber ich wusste es nicht besser zu beschreiben.

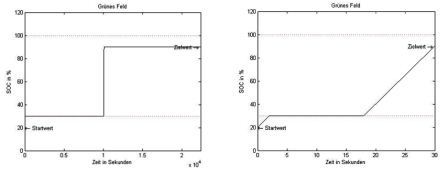

Mein Problem ist, dass ich die Ladekennline gerne, wie in dem rechten Bild unten dargestellt gern hätte. Ich bekomme das aber grad nur wie in linkem Bild dargestellt hin... Das schlimme ist, wenn ich es mit einfachsten Parametern mache, funktioniert es, aber wenn ich es, wie unten im Code dargestellt mache geht es auf einaml nicht mehr.. Very Happy

Code:

% Nutzerabfrage

Startwert=input('Geben Sie den SOC-Startwert in % ein! Startwert ='); % 1/100 Anfangs SOC
Zielwert=input('Geben Sie den SOC-Zielwert in % ein! Zielwert ='); % 1/100 gewünschter SOC zur Endzeit (T_sim)
Abfahrtzeitpunkt=input('Geben Sie den gewünschten Abfahrtzeitpunkt in der Form [yyyy mm dd HH MM SS] ein! Abfahrtzeitpunkt =');

% Parameter definieren

Parkdauer=etime(Abfahrtzeitpunkt, clock); % in sec

Minimum=30; % 1/100 SOC, fixer Wert aber noch zu definieren
Maximum=100; % 1/100 SOC, fixer Wert aber noch zu definieren
Ladestrom=16; % in A
Ladespannung=230;
C_Batterie_max=18;
C_Batterie_Ladebedarf=C_Batterie_max*(Zielwert-Startwert)/100;

Ladeleistung= (Ladestrom * Ladespannung)/1000;

Ladedauer_in_h= C_Batterie_Ladebedarf/Ladeleistung;
Ladedauer_in_sec=Ladedauer_in_h*3600;
Ladesteigung=((Zielwert-max(Startwert, Minimum))/100)/Ladedauer_in_sec;

Sprungzeit=Parkdauer-Ladedauer_in_sec; % s Zeit des Sollwertsprungs

% Simulationsparameter % Simulationsstart

sim_opts= simset ('solver', 'ode5', 'FixedStep', 1e-3);
sim('Gruenes_Feld_Struktur_mod_alles_neu.mdl', Parkdauer, sim_opts);

plot(Zeit, SOC, 'k'); hold on;
plot([0, Parkdauer],[Minimum, Minimum],':r');
plot([0, Parkdauer],[Maximum, Maximum],':r');

axis ([0, Parkdauer, 0, 120]);
xlabel('Zeit in Sekunden'); ylabel('SOC in %'); title('Grünes Feld');
text(0, Startwert, '\leftarrow Startwert');
text(Parkdauer, Zielwert, 'Zielwert \rightarrow ', 'HorizontalAlignment', 'right');

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

46.08 KB

Heruntergeladen:

590 mal

Grune Felder2.jpg

Beschreibung:

Download

Dateiname:

Grune Felder2.jpg

Dateigröße:

9.15 KB

Heruntergeladen:

587 mal

Paul_87

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 20.06.13

	Wohnort: Oz

	Version: ---

Verfasst am: 19.08.2013, 21:41 Titel:

Ohne das ich wiklich im Thema stecke:

Integrieren wuerde aus dem Sprung eine Rampe machen...

Andrea

Themenstarter

Forum-Anfänger


	Beiträge: 22

	Anmeldedatum: 24.07.13

	Wohnort: Stuttgart

	Version: R2010bSP2

Verfasst am: 21.08.2013, 12:51 Titel:

Aber das Integral hab ich ja schon drin...

Verschoben: 21.08.2013, 12:54 Uhr von denny
Von Grafiken und Plots nach Simulink

Paul_87

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 20.06.13

	Wohnort: Oz

	Version: ---

Verfasst am: 21.08.2013, 13:53 Titel:

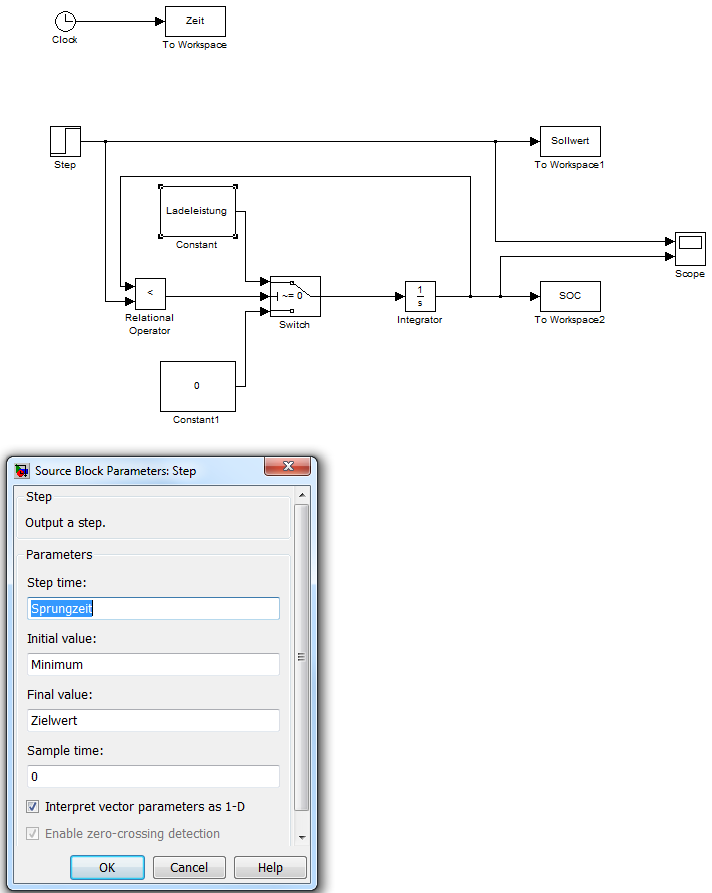

Ich sehe in dem Simulinkblockschaltbild erstmal keinen logischen Fehler. Ladeleistung integriert ueber die Zeit sollte die Ladungs-Kapazitaet ergeben. Du koenntest allerdings die Signale ein wenig mit physikalischen Groessen versehen, um die Hilfe leichter zu machen!!

Was mir nur auffaellt sind die extrem verschiedenen Zeitachsen deiner Plots. Konnte es sein das der Sprung auch eine Rampe ist, aber wegen der extrem langen Zeit (2*10^4 sec) als Sprung erscheint (weil er "gerafft" ist)?
