Wie Zeitinformation in den Plot bekommen?

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

rickm

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 18.07.19

	Wohnort: ---

	Version: ---

Verfasst am: 11.10.2019, 01:52 Titel: Wie Zeitinformation in den Plot bekommen?

Hallo,

ich hätte das gerne genau so wie auf dem Foto. Also dass man eine ganz normale 2D-Graphik hat und zu den X und Y-Koordinaten aber auch noch eine passende Zeit-Information mit einbringt. Wie macht man das? Es sind 3 Vektoren

Bin für jede Hilfe dankbar


Beschreibung:

Download

Dateiname:


Dateigröße:

11.3 KB

Heruntergeladen:

272 mal

T16

Forum-Century


	Beiträge: 145

	Anmeldedatum: 31.01.18

	Wohnort: ---

	Version: ---

Verfasst am: 11.10.2019, 07:36 Titel:

Du kannst mit text() an einer beliebigen Stelle im Plot eine Beschriftung einfügen. https://de.mathworks.com/help/matla.....ific-points-on-graph.html

rickm

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 18.07.19

	Wohnort: ---

	Version: ---

Verfasst am: 11.10.2019, 09:17 Titel:

Verzeihung, es geht mir nicht um den Text, sondern ich habe Popbleme wirklich die Zeit als 3. Größe mit in die 2D-Graphik zu bekommen Very Happy

Entschuldigung für die Anfängerfrage

rickm

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 18.07.19

	Wohnort: ---

	Version: ---

Verfasst am: 11.10.2019, 09:23 Titel:

es gibt auch keine funktionale Abhängigkeit zur Zeit. Der Zeitvektor hat lediglich die selbe Länge wie X und Y und der i-te Eintrag soll auch dem i-ten Eintrag von X und Y zugeordnet werden

T16

Forum-Century


	Beiträge: 145

	Anmeldedatum: 31.01.18

	Wohnort: ---

	Version: ---

Verfasst am: 11.10.2019, 09:43 Titel:

Ach, da hab ich glatt übersehen, dass daneben noch eine colorbar ist. Linien können meines Wissens nach immer nur eine Farbe haben, du kannst aber natürlich die Linie aus vielen kurzen Linien mit unterschiedlicher Farbe zusammensetzen.

Code:

x=.1:.1:10;
y=.1:.1:10;
t=.1:.1:10;
tmax=max(t);
figure
hold on
colormap winter
cmap=colormap;
for i=1:numel(x)-1
plot([x(i) x(i+1)],[y(i) y(i+1)],'Color', cmap(ceil(64*(t(i)/tmax)),:));
end
colorbar

Funktion ohne Link?

Die Colorbar musst du noch richtig skalieren, das ist mit der matlabhilfe aber kein großes Problem Smile

Hilfreich wäre auch die Farben noch richtig zu interpolieren. Aktuell wird die Farbe nur am Zeitwert des Startpunkts der Linie festgemacht. Je nach Auflösung deines Plots kann das reichen, sind die Werte sehr grob solltest du eher den Mittelpunkt der Linien heranziehen.

rickm

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 18.07.19

	Wohnort: ---

	Version: ---

Verfasst am: 11.10.2019, 09:49 Titel:

Schon mal Danke dafür. Da kommt dann aber für den Plot die Fehlermeldung "Subscript indices must either be real positive integers or logicals."

T16

Forum-Century


	Beiträge: 145

	Anmeldedatum: 31.01.18

	Wohnort: ---

	Version: ---

Verfasst am: 11.10.2019, 10:02 Titel:

Vermutlich fängt dein t bei 0 an? Dann wird der erste Index von cmap 0. Setzt du den ersten Wert von t manuell auf einen sehr kleinen Wert von z.B. 1e-6 sollte es klappen.

rickm

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 18.07.19

	Wohnort: ---

	Version: ---

Verfasst am: 11.10.2019, 13:29 Titel:

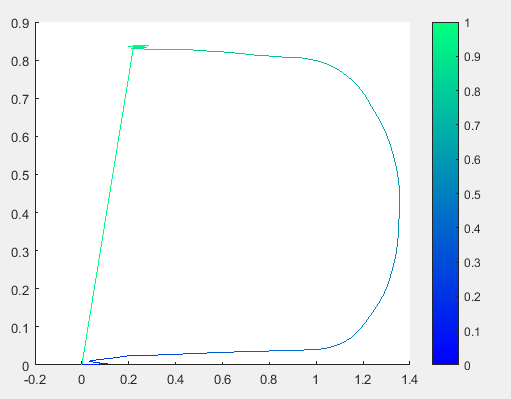

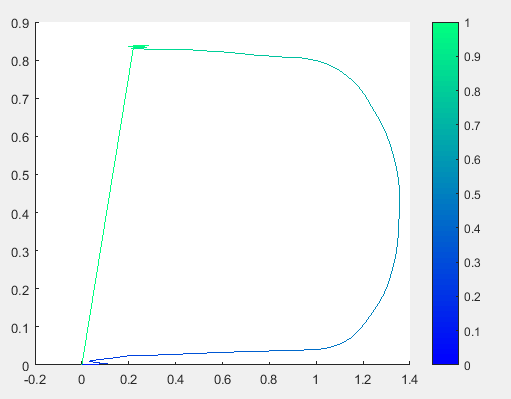

ja, so funktioniert es. Also, die Maximalzeit liegt knapp bei 60 Sekunden und die Einzelwerte liegen auf der Zeitachse um 0.01 s auseinander und die aufgetragenen Werte (X,Y) liegen zwischen zwei Punkten um ca. 0.003 auseinander.
Es sind halt ein bisschen wenig Farbabstufungen zu sehen


Beschreibung:

Download

Dateiname:


Dateigröße:

12.65 KB

Heruntergeladen:

297 mal

T16

Forum-Century


	Beiträge: 145

	Anmeldedatum: 31.01.18

	Wohnort: ---

	Version: ---

Verfasst am: 11.10.2019, 13:50 Titel:

Für mehr Abstufungen bietet matlab verschiedene colormaps an. winter geht nur von blau nach grün, andere colormaps haben 4 oder mehr Farben.

https://de.mathworks.com/help/matlab/ref/colormap.html

Du kannst auch notfalls auch eigene colormaps definieren, die Auswahl in Matlab hat mir aber bisher immer ausgereicht.

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 11.10.2019, 21:57 Titel:

Hallo,

ein alternativer Ansatz siehe hier:
https://de.mathworks.com/matlabcent.....ary-color-along-a-2d-line

Grüße,
Harald
