Verfasst am: 11.12.2015, 19:01 Titel: Wiederkehrendes Muster aus Messsignal ausschneiden

Servus,

Ich habe ein Messsignal, dass sehr hoch aufgelöst ist und aus typischen wiederkehrenden Events besteht. Gibt es eine Funktion, die mir einen typischen Event herausschneidet, nach vorgegebenen Charakteristiken?

Danke

mfg Simon

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 12.12.2015, 00:25 Titel: Re: Wiederkehrendes Muster aus Messsignal ausschneiden

Hallo camoesas,

Wahrscheinlich ja.
Wie sieht das Signal aus und welche Charakteristiken meinst Du? Was beduetet Herausschneiden?

Gruß, Jan

camoesas

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 13.04.10

	Wohnort: München

	Version: R2013a

Verfasst am: 14.12.2015, 08:24 Titel:

Hallo Jan,

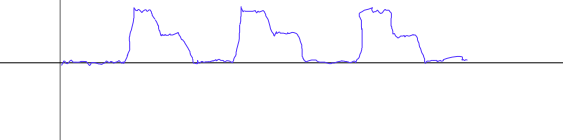

Mein Signal sieht typischerweise so aus wie auf der Zeischnung. Jedoch besteht eine Messdatei bei mir typischerweise nicht aus 3 sondern eher aus 10^3 Events und ich möchte einen herausschneiden.

Also das Signal rauscht typischerweise bei 0 und wird dann ab und an ausgelenkt.

mfg


Beschreibung:

typischer Verlauf

Download

Dateiname:


Dateigröße:

7.12 KB

Heruntergeladen:

402 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 14.12.2015, 10:33 Titel:

Hallo camoesas,

Welchen "einen" möchtest Du herausschneiden und was bedeutet "herausschneiden"? Soll als Ergebnis von den 1000 Peaks nur noch 999 übrig bleiben? Oder möchtest Du das Intervall suchen, dessen Verlauf dem Mittelwert der Peaks möglichst nahe kommt?

Zitat:

Also das Signal rauscht typischerweise bei 0 und wird dann ab und an ausgelenkt.

Kannst Du genauer beschreiben, was Du möchtest? Um einen Programm-Code für Matlab zu erstellen, benötigt man eine mathematisch exakte Definition des gesuchten Musters. Vielleicht geht es um alle Signale, die einen bestimmten Wert überschreiten. In der Zeichnung fehlt aber eine Beschriftung der Achsen, und damit ist es kein "Diagramm", sondern eher ein Elefant, der eine Riesenschlange verschluckt hat. ;-)

Gruß, Jan

camoesas

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 13.04.10

	Wohnort: München

	Version: R2013a

Verfasst am: 14.12.2015, 10:57 Titel:

Hey Jan,

ich will von den 1000 Events 999 wegschmeißen und mir eines genauer anschauen. Ich gehe davon aus, dass die 1000 Events gleich sind und möchte daher nur eines herausgreifen um es zu verarbeiten. Die Funktion soll ein einzelnes Event herausgreifen und die Messspur so zuschneiden, dass der Rest wegfällt. (bzw. den Bereich ausgeben, zuschneiden kann ich ja auch selber).

Wenn ich eine mathematisch exakte Charakterisierung hätte bräuchte ich ja keine Messspur mehr einlesen. Razz

So viel ist bekannt: Das Signal ist 0, bei jedem Event erfolgt ein steiler Anstieg auf einen Wert der in etwa konstant gehalten wird, danach ein geringerer Wert und dann wieder etwa 0.

mfg

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 14.12.2015, 12:27 Titel:

Hallo camoesas,

Zitat:

ich will von den 1000 Events 999 wegschmeißen und mir eines genauer anschauen. Ich gehe davon aus, dass die 1000 Events gleich sind und möchte daher nur eines herausgreifen um es zu verarbeiten.

Ausdrücke wie "wegschmeißen" sind zwar umgangssprachlich verständlich, führen aber bei einer Diskussion über Matlab nicht zum Ziel. Ab welcher Grenze genau möchtest Du das Signal abschneiden?

Zitat:

Wenn ich eine mathematisch exakte Charakterisierung hätte bräuchte ich ja keine Messspur mehr einlesen. :-P

Wenn man keine mathematische exakte Charakterisierung hat, wo nach man sucht, ist es unmöglich die Aufgabe von Matlab lösen zu lassen. "Finde mal, was ich suche" lässt sich nicht programm-technisch umsetzen.

Zitat:

So viel ist bekannt: Das Signal ist 0, bei jedem Event erfolgt ein steiler Anstieg auf einen Wert der in etwa konstant gehalten wird, danach ein geringerer Wert und dann wieder etwa 0.

Das gezeigte Signal ist nicht 0, sondern es rauscht. "In etwas konstant gehalten" bringt nichts. Kannst du einen Mittelwert und eine Standard-Abweichung bestimmen? Kennst Du das Frequenz-Spektrum des Rauschens? Gilt alles oberhalb eines bestimmten Schwellenwertes als "Event"?

Die Leser können nicht ahnen, ob die gesuchten "Peaks" auch mal um den Faktor 1000 höher oder länger sein können. Es ist weder implizit eindeutig noch für Matlab als Programm verfassbar, zu erkennen was "typisch" ist an dem Signal.

Gruß, Jan

Andreas Goser

Forum-Meister


	Beiträge: 3.654

	Anmeldedatum: 04.12.08

	Wohnort: Ismaning

	Version: 1.0

Verfasst am: 14.12.2015, 12:30 Titel:

Ist die Frequenz der Wiederholung bekannt -> einfach. Kehrwert ist die Periodendauer und mit der kann man dann einfach das Signal aussschneiden. Sehr simples Beispiel:

Code:

t=0:0.1:20;
Y=sin(t);
T=6.3
Y_cut=Y(1:63);
plot(0:0.1:6.2,Y_cut)

Funktion ohne Link?

Fall die Frequenz nicht bekannt ist -> rausfinden. Das geht glaube ich mit Kreuzkorrelation des Signales mit sich selbst.

Andreas

camoesas

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 58

	Anmeldedatum: 13.04.10

	Wohnort: München

	Version: R2013a

Verfasst am: 22.12.2015, 16:19 Titel:

Servus,

also ich habs jetzt gelöst, wenn auch sehr pragmatisch:
1. Damit ich nicht mitten in einer Auslenkung bin starte ich mit einer Schleife, die meinen "Cursor" bzw. meinen Schleifenindex an eine Position setzt, bei dem mein Signal null ist.
2. Dann suche ich weiter bis das Signal ansteigt
3. Von hier suche ich den Punkt, bei dem mein Signal wieder dauerhaft null ist.

Dazu der Code:

Code:

% ausschneiden eines Events
indexStart = 1;
while meinSignal(indexStart)>=1
indexStart = indexStart+1;
end
for s1=indexStart:1:length(meinSignal)
if (meinSignal(s1:s1+100)>=0)
if (meinSignal(s1+80:s1+100)>=2)
break;
end
end
end
indexStart = s1-50;
while meinSignal(s1)<=10
s1 = s1+1;
end
for s2=s1:1:length(meinSignal)
if (meinSignal(s2-100:s2)<=1)
break;
end
end
indexStopp = s2+50;

plot(time(indexStart:indexStopp),meinSignal(indexStart:indexStopp))

Funktion ohne Link?

Wahrscheinlich gehts schicker aber so klappts....

Frohe Weihnachten!
