ich möchte eine Wireshak Aufzeichnung mit Hilfe von Matlab visualisieren.
Es handelt sich hierbei um eine Ping Aufzeichnungen. Die Ping Request Zeitdifferenz sowie die Ping Reply Zeitdifferenz möchte ich jeweils in eine XY-Grafik visualisieren. Die x-Achse soll die Zeit darstellen und die y-Achse die Zeitdifferenz.
n = 1;
for i=1:1:len
if(strcmp(a10(i),'Echo (ping) reply ') == 1)
y_vec_reply(n) = str2double(a3(i));
x_vec_reply(n) = n;
n = n + 1;
end end
subplot(2, 1, 2);
plot(x_vec_reply(1:n-1), y_vec_reply(1:n-1),'--rs','LineWidth',1,...
'MarkerEdgeColor','k',...
'MarkerFaceColor','g',...
'MarkerSize',2);
title('ICMP Reply Packete')% title ylabel('Zeitdifferenz')% label for y axis xlabel('Anzahl der ICMP Reply')% label for x axis grid on;
grid on;
Statt der nummer in der x-Achse möchte ich die Zeit darstellen von Anfang bis Ende der Aufzeichnung. Innerhalb dieser Zeitspanne möchte ich dann die Ping replys darstellen.
Um Zeit-/Datumsangaben in Plots darzustellen, gibt es vor allen Dingen die DATETICK Funktion. Diese benötigt je nach Daten andere Funtionen, die in der Hilfe verlinkt sind.

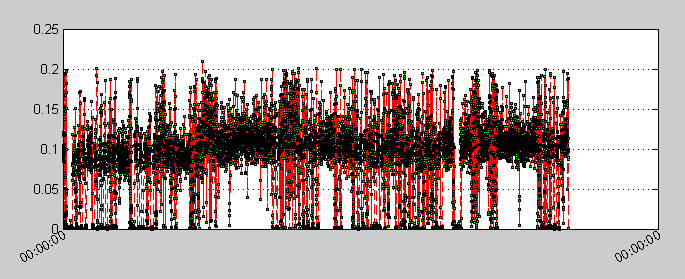

Hier wird die Zeit in Sekunden auf der X-Achse ausgeben...
Code:
n = 1;
for i=1:1:len
if(strcmp(a10{i}(1:17),'Echo (ping) reply') == 1)
y_vec_reply(n) = str2double(a3(i));
x_vec_reply(n) = n;
x(n) = datenum(a15{i}(1:end-6),'yyyy-mm-dd HH:MM:SS.FFF') ; % die zeit muss auf msec gekürzt werden sonst error unter octave
n = n + 1 ;
end end
x = x - x(1) ; % Zeitdifferenz zu dem ersten Zeitpunkt subplot(2, 1, 2);
plot(x(1:n-1), y_vec_reply(1:n-1),'--rs','LineWidth',1,...
'MarkerEdgeColor','k',...
'MarkerFaceColor','g',...
'MarkerSize',2);
title('ICMP Reply Packete')% title ylabel('Zeitdifferenz')% label for y axis xlabel('Anzahl der ICMP Reply')% label for x axis grid on;
