Wurzelortskurve, Verstärkungsfaktor



andiMat1001
Forum-Anfänger

Forum-Anfänger


Beiträge: 10
Anmeldedatum: 15.03.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.03.2014, 13:19     Titel: Wurzelortskurve, Verstärkungsfaktor
  Antworten mit Zitat
Hallo,

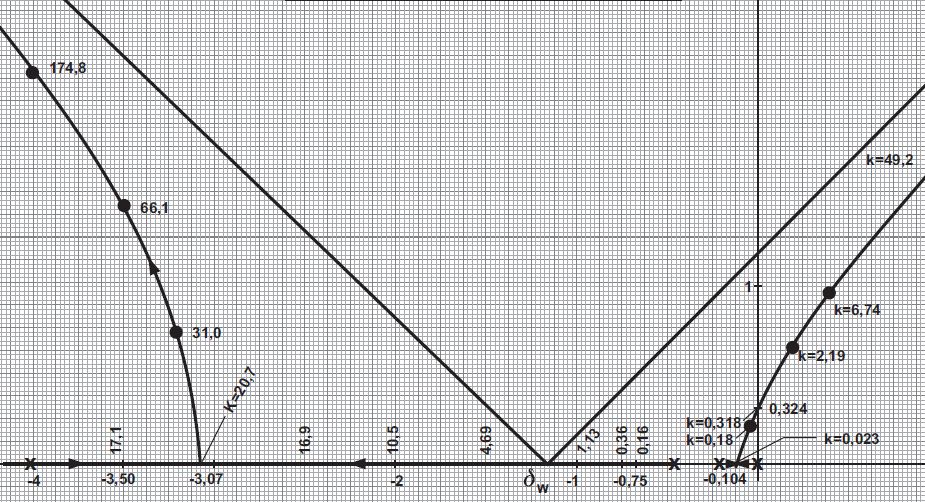

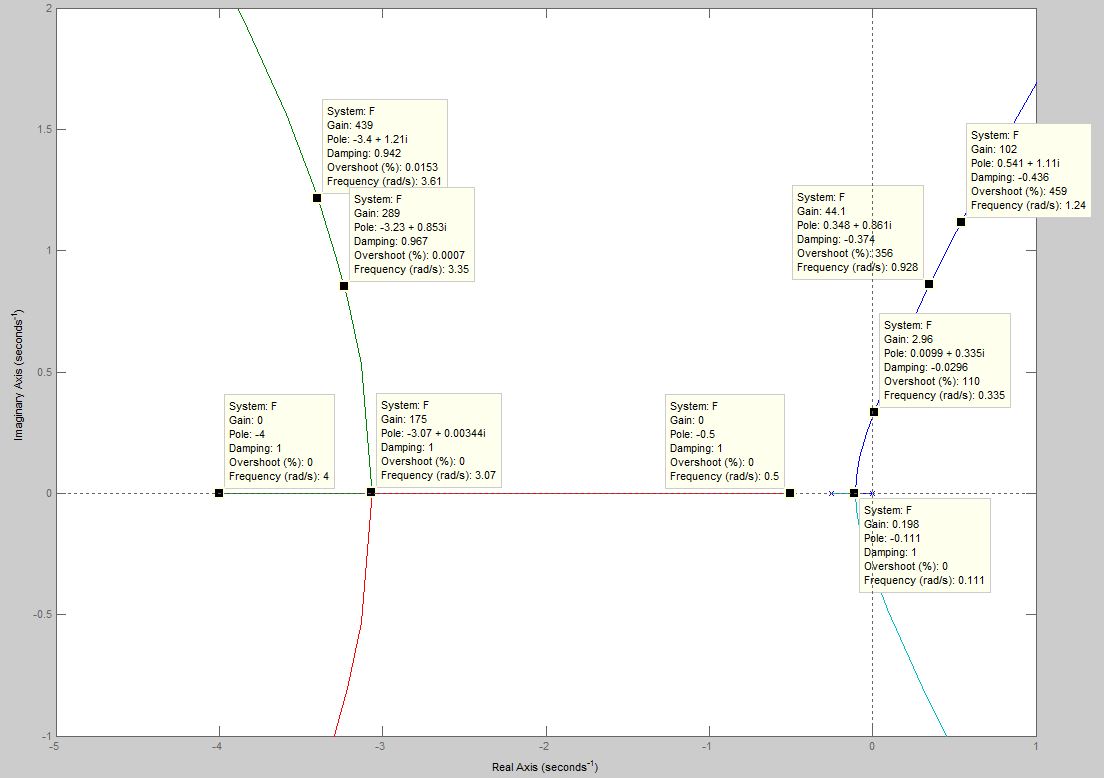

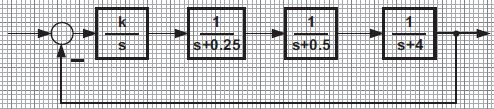

ich habe eine Wurzelortskurve aus einem Skript (siehe WOK_Skript.jpg im Anhang) im Matlab dargestellt (siehe WOK_Matlab.jpg im Anhang). Leider passt der Verstärkungsfaktor (Bezeichnung Verstärkungsfaktor im Matlab: "Gain", im Skript: "k") nicht überein. Woran könnte das liegen? Oder handelt es sich um unterschiedliche Faktoren?

 Beschreibung:

Download
 Dateiname:  WOK_Matlab.JPG
 Dateigröße:  79.7 KB
 Heruntergeladen:  1009 mal
 Beschreibung:

Download
 Dateiname:  WOK_Skript2.JPG
 Dateigröße:  32.73 KB
 Heruntergeladen:  883 mal
 Beschreibung:

Download
 Dateiname:  WOK_Skript1.JPG
 Dateigröße:  211.92 KB
 Heruntergeladen:  917 mal
Private Nachricht senden Benutzer-Profile anzeigen


Galtispuda
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 21.04.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.04.2014, 09:34     Titel:
  Antworten mit Zitat
Hallo,

wahrscheinlich hast du das Systen nicht richtig eingegeben.
Mit

sys = zpk([],[0 -.25 -.5 -4],1)
rlocus(sys)

kommt das richtige Ergebnis heraus.
