x-Achse als Zeitachse mit kleinen Werten


Jodelautomat
Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 29.06.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.06.2008, 11:47     Titel: x-Achse als Zeitachse mit kleinen Werten
  Antworten mit Zitat
Hi!

Bin noch neuling auf dem MAtlab gebiet und versuche Gerade Osziaufnahmen zu plotten. Dabei war die Auflösung 20µs.
Ich hab auch die absoluten Zeitwerte. Die möchte ich auch nach wie vor behalten.

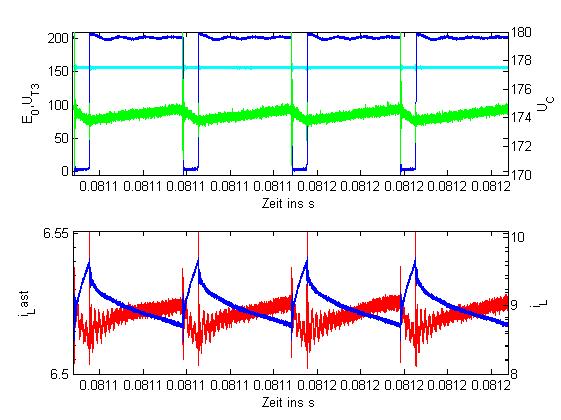

Mein Problem ist, dass dann als Bschriftung an der xAchse steht:
0.0811 --> siehe angehängte Datei.
Ich hätte jetzt gerne, dass da die Werte entweder in x10^-6 oder in µs oder ms da stehen.
Geht sowas irgendwie?
Am liebsten würde ich auf der x-Achse das Raster des Oszilographen reinlegen - kann man das realisieren? Hab noch nix gefunden!

MFG und Danke für die Hilfe!!!

 Beschreibung:

Download
 Dateiname:  graph.jpg
 Dateigröße:  44.26 KB
 Heruntergeladen:  1016 mal
Private Nachricht senden Benutzer-Profile anzeigen


nschlange
Ehrenmitglied

Ehrenmitglied


Beiträge: 1.320
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 29.06.2008, 14:30     Titel:
  Antworten mit Zitat
Hi,

vielleicht bringt Dich folgendes auf neue Ideen:
Code:
clear all;
clc;

x=0:20e-6:0.001;
y=x.^2;
subplot(2,1,1)
plot(x,y)
subplot(2,1,2)
plot(x,y)
xt=get(gca,'xtick');
xtl=strread(sprintf('%1.1f µ \n',xt(1:2:end)*10^6),'%s','delimiter','');
set(gca,'xtick',xt(1:2:end));
set(gca,'xticklabel',xtl);

_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
