Hey Leute

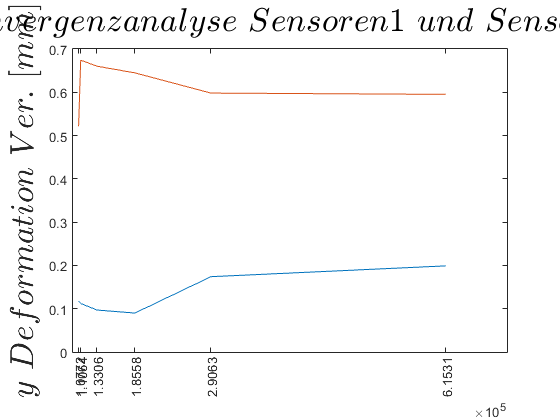

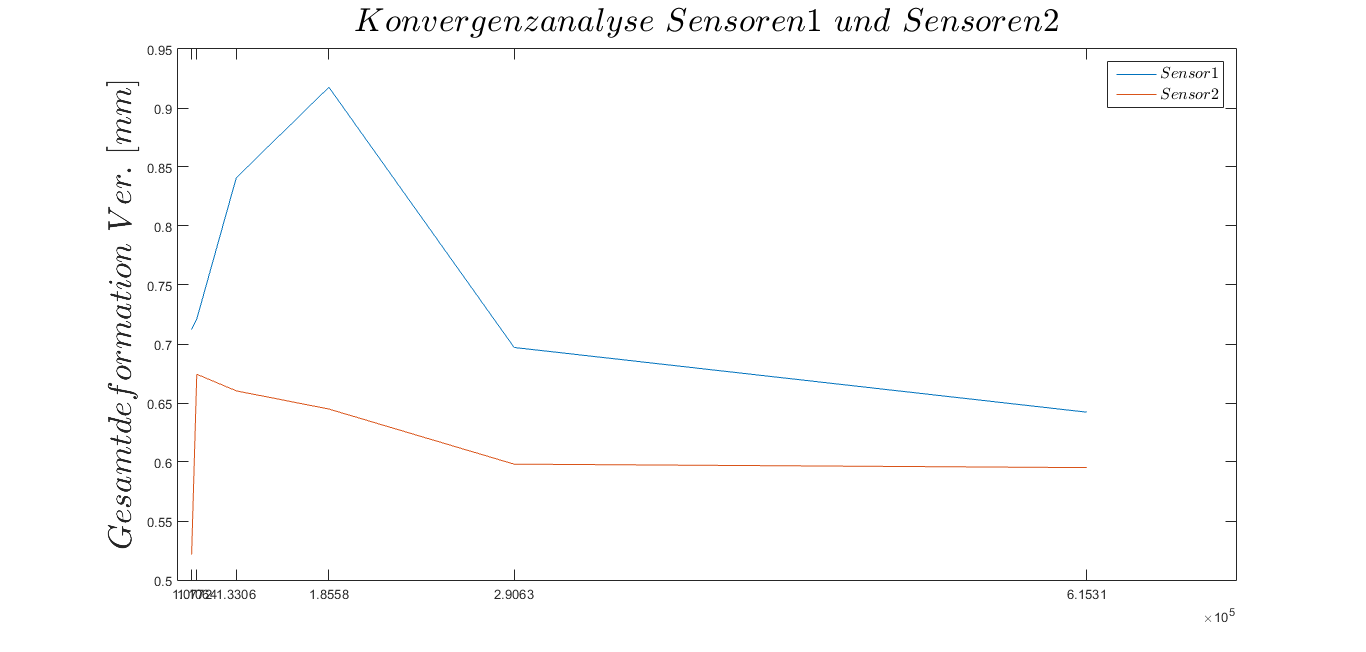

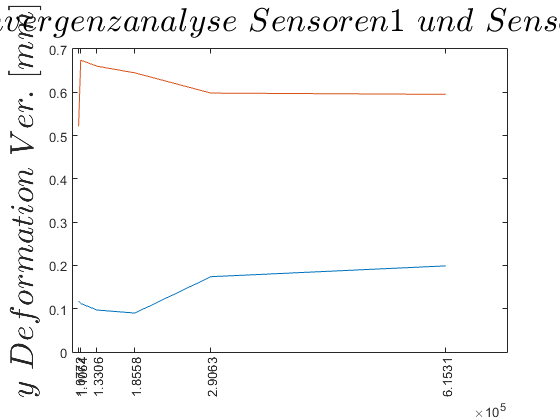

Ich habe einen Plot erstellt. Leider liegen die Zahlen auf der x-Achse anfangs ziemlich nah beieinander, sodass man sie nicht mehr lesen kann. Ich habe jetzt schon einiges Ausprobiert, um die Achse zu skalieren, jedoch hat das alles nicht so geklappt, wie ich mir das vorstelle.
Hat noch jemand eine Idee, wie ich das am Besten lösen könnte?
Code:
figure('units','normalized') box on
hold on
plot(x,z) plot(x,q) title('$Konvergenzanalyse~Sensoren1~und~Sensoren2$','Interpreter','latex','fontsize',25) ylabel('$Gesamtdeformation~Ver.~[mm]$','Interpreter','latex','fontsize',25) set(gca,'xtick', [107722110637133062185575290629615311])
l = legend('$Sensor1$','$Sensor2$','Location','northeast');
set(l,'Interpreter','Latex','fontsize',12)
Eine logarithmische Achse würde ich ungerne verwenden...
ich habs jetzt mal mit dem rotate Befehl probiert.
Code:
box on
hold on
plot(x,z) plot(x,q) title('$Konvergenzanalyse~Sensoren1~und~Sensoren2$','Interpreter','latex','fontsize',25) ylabel('$y~Deformation~Ver.~[mm]$','Interpreter','latex','fontsize',25) set(gca,'xtick',x,'xticklabel',{'107722','','133062','','',''})
label = cellstr(num2str(x));
hx = get(gca,'XLabel');
pos = get(hx,'Position');
for i = 1:length(x)
txt(i) = text(x(i),pos(2),label(i,:));
end set(txt(1,1),'Rotation',45,'HorizontalAlignment','right') set(txt(1,3),'Rotation',45,'HorizontalAlignment','right') set(gca,'xticklabel',[]);

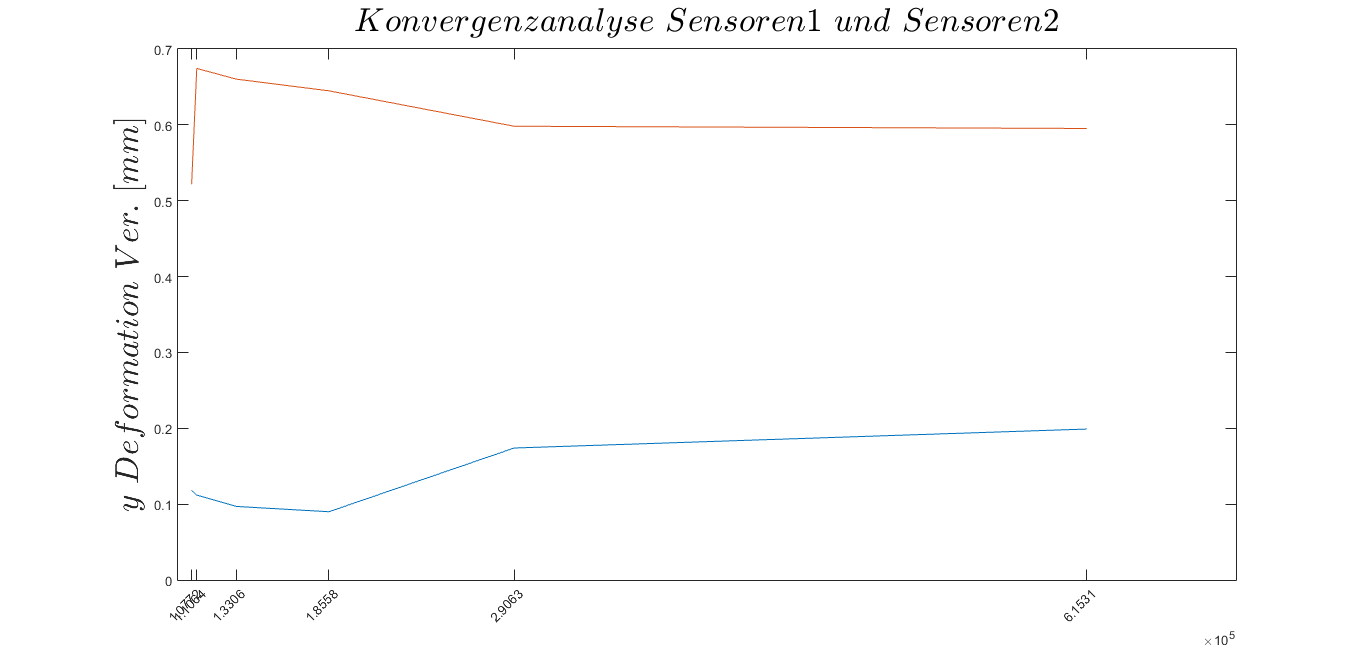

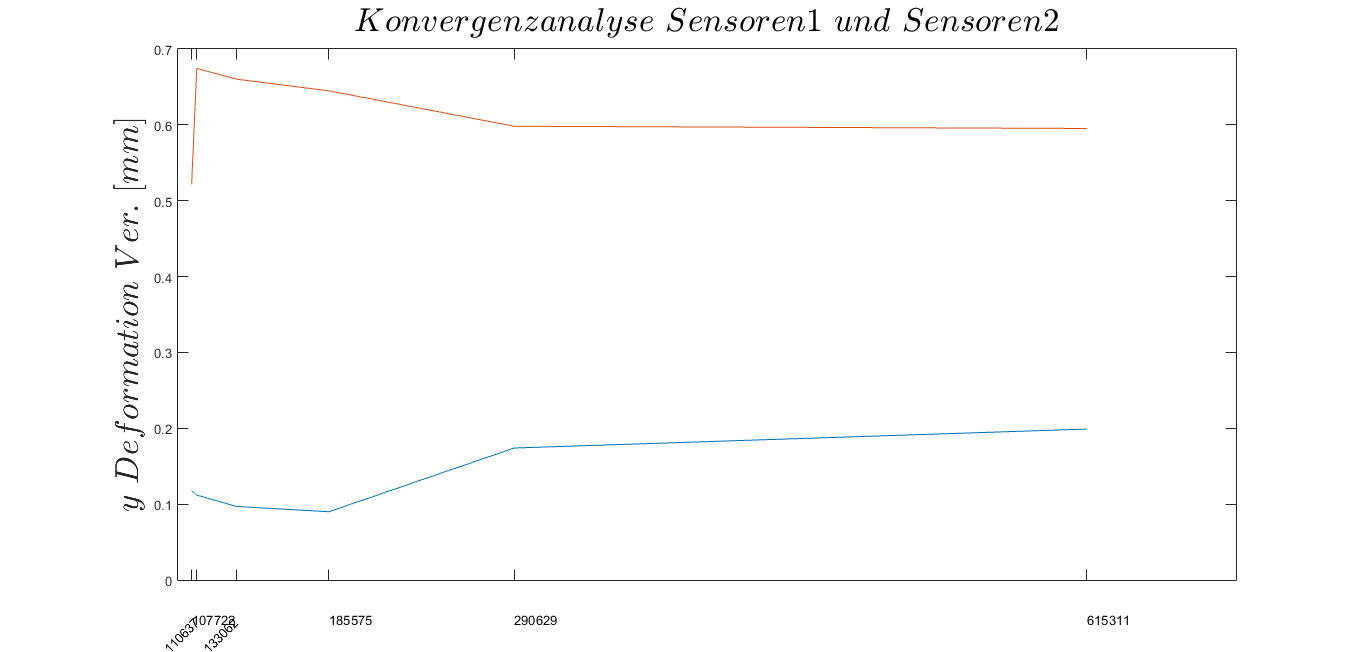

das ganze sieht dann wie auf dem angehängten Diagramm aus.
Mein letztes anliegen wäre die ungedrehten Zahlen höher zu schieben. Kann ich das irgendwie erreichen?
Würdet ihr mir bitte ein kleines Beispiel geben, wie man bei xtickLabelRotation nur auf einzelne Elemente zurückgreifen kann? Bei mir drehts dann immer die komplette Achsenbeschriftung.
Ich arbeite leider zum ersten Mal mit diesen Handels
Bei mir drehts dann immer die komplette Achsenbeschriftung.
Genau so ist es ja auch gedacht.
Wenn du wirklich nur einzelne Labels drehen willst, dann eben wie bisher. Ob das dann schön aussieht, liegt wohl im Auge des Betrachters.
Warum machst du nicht einfach eine ganz normale Beschriftung? Ich würde die normalen MatLab große Ticks bei 1E6 und kleine bei den 0.5E6 dazwischen machen lassn und gut ist. FALLS die einzelnen Werte interessant sind, dann mach eine Legende dazu und/oder eine Tabelle. Aber die Zahlen so auf eine Achse zu drücken halte ich für sehr unwissenschaftlich.
