X-Achsen-Skalierung für stairs-Funktion


Chrischi

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.09.2013, 15:07     Titel: X-Achsen-Skalierung für stairs-Funktion
  Antworten mit Zitat
Hallo liebe goMATLAB-Gemeinde,

ich versuche, per stairs-Funktion Terz-gefilterte Signale zu plotten. Dabei sollte jeder Terz ein Wert zugeordnet werden, der auf der "Treppe" die gleiche Breite im Plot einnehmen soll. Dies bekomme ich allerdings seit Tagen nicht hin. Ich hoffe ihr könnt mir helfen.
Mein Code:
Code:

figure(1)
stairs(-1*PxxE_1200_caus_terz(:,22),'linewidth',1.5)
set(gca,'XTicklabel',{'12,5','15,5','20','25','31,5','40','50','63','80','100','125','160','200','250','315','400','500'})
grid off
xlabel('F[Hz]')
ylabel('dB')


PxxE_... stellt eine Matrix der Größe [17x50] dar. Die unter XTicklabel angegebenen Werte sind die jeweiligen Mittenfrequenzen.

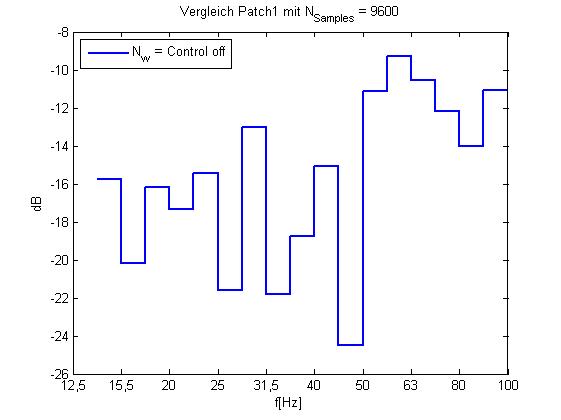

Im Anhang das z.Z. entstehende Bild.

Vielen Dank schonmal und freundliche Grüße,
Christian

 Beschreibung:

Download
 Dateiname:  PSD_caus_1200Hz_TOBF.jpg
 Dateigröße:  21.35 KB
 Heruntergeladen:  578 mal


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 20.09.2013, 15:40     Titel:
  Antworten mit Zitat
Hallo,

du musst auch 'XTick' anpassen. Sieht's so gut aus?

Code:
y = 1:17;
stairs((1:numel(y))-0.5,y)
set(gca,'XTick', 1:numel(y))
set(gca,'XTicklabel',{'12,5','15,5','20','25','31,5','40','50','63','80','100','125','160','200','250','315','400','500'})


Grüße,
Harald

P.S.: Die Beschriftung kann man auch mit num2str erzeugen.
Private Nachricht senden Benutzer-Profile anzeigen

Chrischi

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.09.2013, 11:53     Titel:
  Antworten mit Zitat
Harald, ich danke Dir!!!
