Titel: xlable \frac formatierung falsch
|
 |
Hallo liebe goMATLAB-Gemeinde,
ich habe folgendes Problem:
Ich nutze MATLAB R2013a und möchte einen einfachen 2D-Plot anpassen.
Ich nutze für die X-Achsenbeschriftung als Interpreter LaTex und den Befehl \frac. Nun wird beim Exportieren des Figures die Beschriftung total versaut...

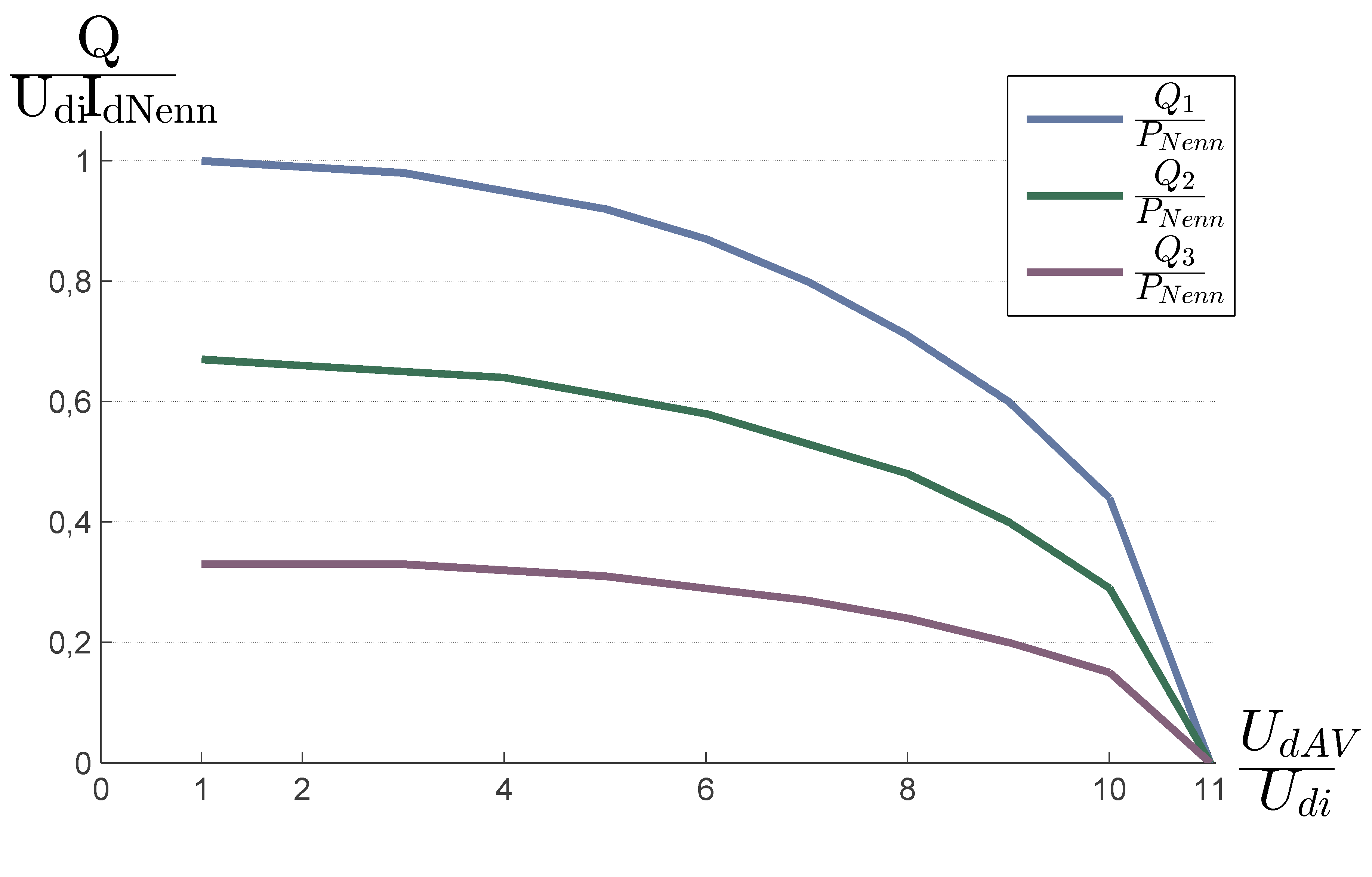

Wie auf dem Bild zu sehen berührt der Nenner den Bruchstrich (was im weiteren Dokument blöd auffällt).
Ich hab auch schon versucht in \frac{bla}{\vspace{2pt}bla} einzufügen was aber auch keine Wirkung zeigt...
Mach ich da irgendwas falsch? Kennt sonst jemand das Problem? Und kennt jemand eine Lösung?
Vielen Dank im Vorraus für jede Hilfe!
PS: an der fortlaufenden Zahl des Bildes kann man ggf. erkennen wie oft ich verschiedene Einstellungen bereits versucht hab
| Beschreibung: |
| Tut mir leid für diese blöde riesen Auflösung |
|
Download |
| Dateiname: |
Q_P32.png |
| Dateigröße: |
66.08 KB |
| Heruntergeladen: |
493 mal |
|
|
|
|
|
|
| Seban |
Forum-Meister
|
|
Beiträge: 600
|
|
|
|
Anmeldedatum: 18.01.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ab R2014b
|
|
|
|
|
|
|
Verfasst am: 08.12.2013, 22:17
Titel:
|
|
Hallo,
Ich hab das, um ehrlich zu sein, noch nie gemacht, aber bin gestern durch Zufall auf
gestoßen. Könnte das helfen?
Grüße,
Seban
|
|
|
|
| Dosenkohl |
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 09.12.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2013a
|
|
|
|
|
|
|
Verfasst am: 09.12.2013, 08:49
Titel:
|
|
Hallo Seban,
vielen Dank für die schnelle Hilfe! Nicht erschrecken ich bin dieser "Gast", hab mich gerade nur angemeldet!
Leider bringts das immer noch nicht.. Habe es mittlerweile bis zum erbrechen ausprobiert (Versuch 107 ) doch iwie hat nichts geholfen.
Trotzdem vielen Dank!
Gruß,
Dosenkohl
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 09.12.2013, 13:38
Titel: Re: xlable \frac formatierung falsch
|
|
Hallo,
Hilft \vphantom hier weiter?
Gruß, Jan
|
|
|
|
| Dosenkohl |
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 09.12.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2013a
|
|
|
|
|
|
|
Verfasst am: 09.12.2013, 18:19
Titel:
|
|
Hallo,
\vphantom{%Phantomzeichen%} funktioniert leider auch nicht.
ich glaube, dass der Befehl \frac{A}{B} solche Änderungen nicht so ohne Weiteres zulässt.
Ich bin am verzweifeln.. Habe nur ich das Problem? Kennt das sonst keiner?
Oder kennt jemand ggf eine andere Möglichkeit einen "sauberen" Plot mit ordentlicher Achsenbeschriftung und Legende zu erstellen um diesen später in ein LaTex-Dokument einzufügen?
(ausser gnuplot, habe im Moment keine Zeit mich dort einzuarbeiten)
Da diese Messwerte sowieso mit MATLAB ausgewertet wurden, lag MATLAB auch nahe die Plots anzufertigen.
Vielen Dank wieder im Voraus!
Dosenkohl
|
|
|
|
| Dosenkohl |
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 09.12.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2013a
|
|
|
|
|
|
|
Verfasst am: 09.12.2013, 20:13
Titel:
|
|
Hallo liebe goMATLAB-Gemeinde!
Ich denke ich habe mein "kleines" Problem gelöst! Ohne leider eine wirkliche Begründung dafür gefunden zu haben..
Ich hatte das Figure die ganze Zeit als Portable Network Graphics (*.png) exportiert.
Nun hatte ich alle anderen Formate mal druchgespielt und konnte keine Makel mehr finden! (bis jetzt )
Scheinbar hat das iwas mit der Komprimierung (?) des .png-Formates zutun!
Trotzdem danke an Mitdenker! +
Grüße,
Dosenkohl
|
|
|
|
|
|
|
