Verfasst am: 03.07.2014, 08:55 Titel: Y-Achse skallieren

Hallo liebe Community,

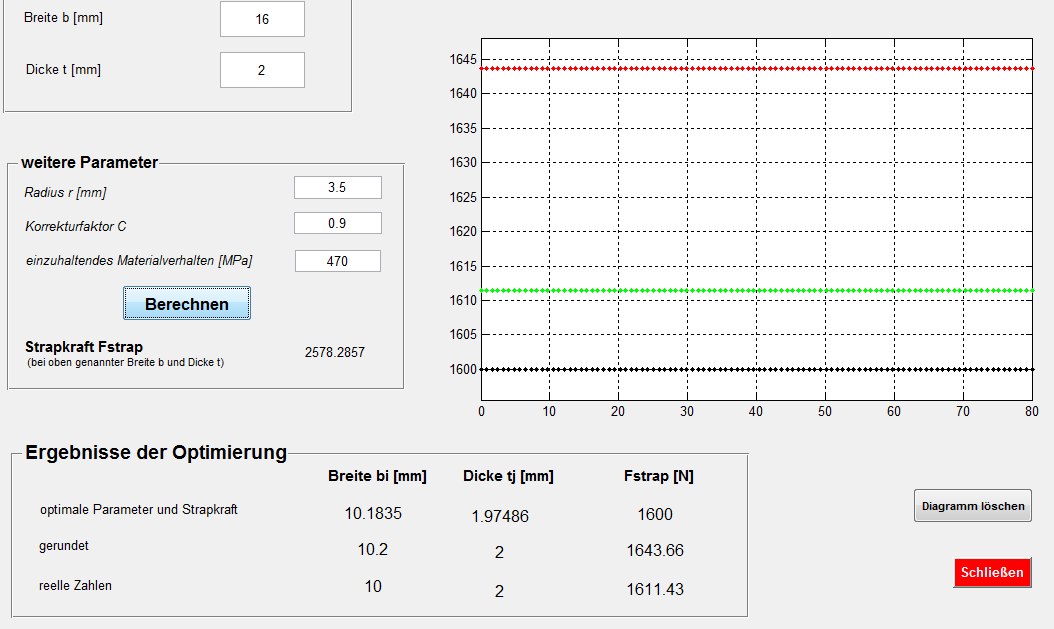

ich habe eine GUI Benutzeroberfläche erstellt und dort wird auch ein plot angezigt..soweit so gut ich habe es hinbekommen, aber ich möchte das meine y-achse von 0 bis 2000 geht zb. Im anhang findet ihr meine GUI-Benutzeroberfläche.

Der Code für das plotten dieses Diagrammes lautet:

Code:

% Darstellung des Kraft-Weg-Verlaufs in axes.Kraft_Weg_Verlauf
handles.output = hObject;
axes(handles.Kraft_Weg_Verlauf);
% X-Achse ist der Abrollumfang
abrollen = linspace(0,80,100);
% Y-Achse ist die Strapkraft

plot(abrollen,Fstrap_auf,'o','markeredgecolor','none','markersize',4,'markerfacecolor','green');
hold on;
plot(abrollen,Fstrap_ab,'o','markeredgecolor','none','markersize',4,'markerfacecolor','red');
hold on;
plot(abrollen,Fstrap_opt,'o','markeredgecolor','none','markersize',4,'markerfacecolor','black');

axis equal;
grid;
hold(handles.Kraft_Weg_Verlauf,'on')
grid(handles.Kraft_Weg_Verlauf,'on')
guidata(hObject,handles);

Funktion ohne Link?

Es ist bestimmt halb so schwer wie ich es denke, aber ich komme einfach nicht drauf.

Wie kann ich die y-achse so skallieren dass sie sich nicht auf die drei werte fixiert, sondern von 0 bis 2000 geht zb?

Ich bedanke im Voraus


Beschreibung:

Download

Dateiname:


Dateigröße:

36.99 KB

Heruntergeladen:

305 mal

benjamin.spunkt

Forum-Newbie


	Beiträge: 9

	Anmeldedatum: 17.06.14

	Wohnort: Berlin

	Version: R2013b

Verfasst am: 03.07.2014, 09:33 Titel:

Hi!
Probier mal:

Code:

ylim([0 2000])

Funktion ohne Link?

direkt nach dem Plot befehl.

Grüße,
Benjamin

KeCa11

Themenstarter

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 24.04.14

	Wohnort: ---

	Version: ---

Verfasst am: 03.07.2014, 10:09 Titel:

Hallo Benni,

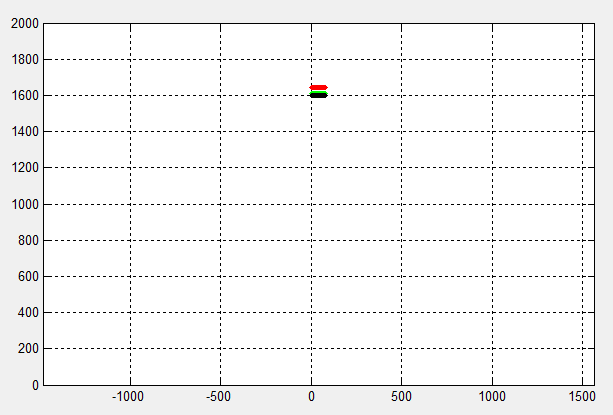

danke für die schnelle antwort...soweit so gut, aber nun hat sich meine x-achse verschoben.. die geht jetzt von -1500 bis 1500..ich habe dann zusätzlich noch folgenden code geschrieben

Code:

plot(abrollen,Fstrap_auf,'o','markeredgecolor','none','markersize',4,'markerfacecolor','green');
hold on;
plot(abrollen,Fstrap_ab,'o','markeredgecolor','none','markersize',4,'markerfacecolor','red');
hold on;
plot(abrollen,Fstrap_opt,'o','markeredgecolor','none','markersize',4,'markerfacecolor','black');
xlim([0 80]);
ylim([0 2000]);

Funktion ohne Link?

Damit der die x-achse auch wie die y-achse skaliert, aber fehlanzeige..es tut sich nichts..

Was nun Crying or Very sad


Beschreibung:

Download

Dateiname:


Dateigröße:

7.76 KB

Heruntergeladen:

338 mal

benjamin.spunkt

Forum-Newbie


	Beiträge: 9

	Anmeldedatum: 17.06.14

	Wohnort: Berlin

	Version: R2013b

Verfasst am: 03.07.2014, 11:39 Titel:

Hi!

%Kommentier mal

Code:

axis equal

Funktion ohne Link?

weg....vermute das ist wiedersprüchlich für Matlab.

KeCa11

Themenstarter

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 24.04.14

	Wohnort: ---

	Version: ---

Verfasst am: 03.07.2014, 13:06 Titel:

Hi!

wusst ich doch das es bestimmt ganz einfach ist..ich denke einfach immer zu kompliziert Very Happy

Perfekt danke hat geklappt...
