Verfasst am: 25.02.2015, 14:05 Titel: Zeichnen von Vekotren mit verschiedenen Abständen

Hey,

ich muss die Veränderung eines Gravitationsvektors darstellen.
Folgendes habe ich bereits fabriziert

Code:

Dichte = 1.885; %g/cm^3
Volumen = 5689.8; %+- 60km^3
G = 6.67384 * 10^(-11); %m^3/(kg*s^2)

Masse = Dichte * Volumen; %kg
min = 0; %km
max = 300; %km
schritt = 30; %km
[x,y] = meshgrid(min:schritt:max, min:schritt:max);
r_min = 93;
r_max = 150;
r = [r_min, r_max];
g = (G*Masse)./(r.^2);

figure;
clf;
set(gcf, 'color', 'white');
quiver(x,y,g,'r')
grid off;
box on;
axis tight
set(gca, 'DataAspectRatio',[1 1 1]);
xlim([min max]);
ylim([min max]);
xlabel ('x');
ylabel ('y');
grafikname='Vektorfeld Gravitationsbeschleunigung';
print ('-dpng', '-r600', '-painters', grafikname);

Funktion ohne Link?

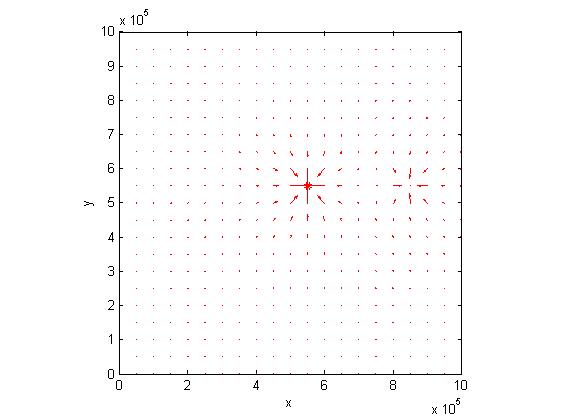

Ausschauen soll das ganze nachher wie in der beigefügten Abbildung, wobei ich nur einen Quellpunkt habe für den ich alles berechne. Die Pfeile (Vektoren) sollen bei den r Angaben anfangen und auf meinen Quellpunkt hinzeigen. Sie müsste unterschiedliche Längen habe, da die Gravitation bei r = 93 am stärksten ist.
Ich hoffe, ihr versteht was ich meine...
Danke für eure Hilfe!!


Beschreibung:

Download

Dateiname:


Dateigröße:

21.58 KB

Heruntergeladen:

333 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 25.02.2015, 15:03 Titel:

der code ist so nicht lauffähig bei mir.
außerdem ist es sehr ungünstig min und max als variablen namen zu verwenden.

Zitat:

Die Pfeile (Vektoren) sollen bei den r Angaben anfangen und auf meinen Quellpunkt hinzeigen.

welchen quellpunkt denn? den finde ich nicht in deinem code.
du musst in jedem punkt deines feldes einfach die gravitaiton berechnen. das ist die länge des pfeils und dann noch die richtung. das ist einfach die diferenz aus ort und dann deinem quellpunkt wenn das da hinzeigen soll.
_________________

richtig Fragen

**Luna**

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 19.02.15

	Wohnort: ---

	Version: R2013a

Verfasst am: 25.02.2015, 16:00 Titel:

Mein Quellpunkt hat so gesehen noch keine Koordinaten - laufen tut das Programm bei mir auch noch nicht. Zwar keine Fehlermeldung aber auch keine Ausgabe
Aber ich möchte nicht für jeden Punkt meines Feldes das Gravitationspotential berechnen sondern nur für gewisse Punkte in einem Abstand r von meinem Quellpunkt.

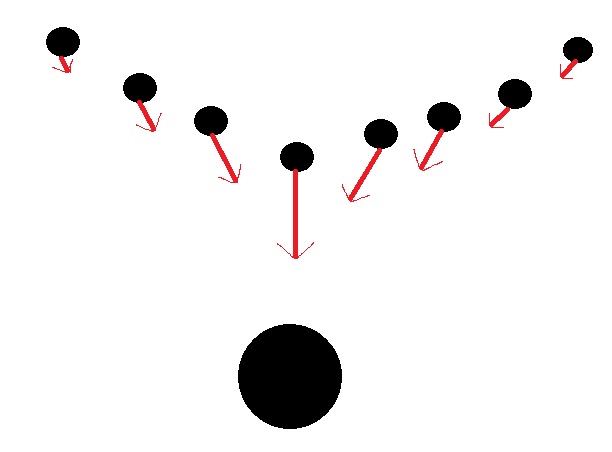

Um es real zu machen: Ich möchte die Veränderung des Gravitatationsvektors eines erdachten Zwergplaneten beim Vorbeiflug eines Satelliten darstellen. Die Bahn des Satelliten verläuft an dem Planeten vorbei mit einem minimalen Abstand von 93 km und das Maximum ist unendlich. Hab noch mal ein anderes Bild angehängt. Das macht es hoffentlich deutlicher.


Beschreibung:

Download

Dateiname:


Dateigröße:

20.06 KB

Heruntergeladen:

332 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 25.02.2015, 17:25 Titel:

Zitat:

Aber ich möchte nicht für jeden Punkt meines Feldes das Gravitationspotential berechnen sondern nur für gewisse Punkte in einem Abstand r von meinem Quellpunkt.

dann berechne halt nur die. ist doch das gleiche.

Code:

Dichte = 1.885; %g/cm^3
Volumen = 5689.8; %+- 60km^3
G = 6.67384 * 10^(-11); %m^3/(kg*s^2)
Masse = Dichte * Volumen; %kg
phi=linspace(0,2*pi,50);
r=93:20:150;
[PHI,R]=meshgrid(phi,r);
x=R.*cos(PHI);
y=R.*sin(PHI);
g = (G*Masse)./(R.^2);
quiver(x,y,-x./sqrt(x.^2+y.^2).*g,-y./sqrt(x.^2+y.^2).*g,0.2)

Funktion ohne Link?

ob du nun erst alle berechnest und dann die rauswirfst die du nicht haben willst oder gleich nur die berechnest die du willst ist doch bei der menge an daten egal. geht beides recht fix.
_________________

richtig Fragen

**Luna**

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 19.02.15

	Wohnort: ---

	Version: R2013a

Verfasst am: 25.02.2015, 17:48 Titel:

Hallo Winkow,

danke für deine Hilfe!!
Leider entspricht dein Vorschlag nicht dem, was ich haben will. Die Darstellung soll wirklich nur so aussehen, wie in der Abbildung Idee zu sehen ist. Ich brauche nur jeweils einen Gravitationsvektor pro Position des Satelliten zu dem Quellpunkt.
Hab mich jetz schon zu dem hier weitergearbeitet

Code:

Dichte = 1.885; %g/cm^3
Volumen = 5689.8; %+- 60km^3
G = 6.67384e-11; %m^3/(kg*s^2)
Masse = Dichte * Volumen; %kg
Quellpunkt = [0,0]; %Koordinaten

[x,y] = meshgrid(-300:30:300);
r = sqrt(x.^2 + y.^2);

for r=[93,5,130]
g = (G*Masse)./(r.^2);
end

figure;
clf;
set(gcf, 'color', 'white');
quiver(x,y,g,'r')
grid off;
box on;
axis tight
set(gca, 'DataAspectRatio',[1 1 1]);
xlabel ('x');
ylabel ('y');
grafikname='Gravitationsvektor';
print ('-dpng', '-r600', '-painters', grafikname);

Funktion ohne Link?

Aber das ergibt auch nicht das gewünscht.
Kannst du mir bitte noch einmal helfen?

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 25.02.2015, 18:51 Titel:

Code:

for r=[93,5,130]
g = (G*Masse)./(r.^2);
end

Funktion ohne Link?

das macht keinen sinn. du speicherst keine ergebnisse ab. also bekommst du am ende der schleife nur das letzte ergebniss in g. mal abegesehen davon das du vorher schonmal r belegt hast als variable. und deine aussage welche punkte du jetzt berechnet haben willst ist zu schwammig.
in meinem beispiel sind punkte berechnet zwischen deinem rmin und rmax.
_________________

richtig Fragen

**Luna**

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 19.02.15

	Wohnort: ---

	Version: R2013a

Verfasst am: 25.02.2015, 19:08 Titel:

Oh ja ich hab r doppelt belegt - das ändere ich sofort.
Ich möchte 9 Punkte, wobei der minimale Abstand zum Quellpunkt 93 und der maximale 150 beträgt.
Also rein theoretisch haben meine Punkte folgende Koordinaten
Quellpunkt = 0, 0
Punkt 1 = 20, 150
Punkt 2 = 15, 135
Punkt 3 = 10, 120
Punkt 4 = 5, 105
Punkt 5 = 0, 93
Punkt 6 = -5, 105
Punkt 7 = -10, 120
Punkt 8 = -15, 135
Punkt 9 = - 20, 150
In jedem dieser Punkte soll 1 Gravitationsvektor zum Quellpunkt hin zeigen. Der Vektor im Punkt 5 sollte der längste sein, da der Abstand am geringsten ist.
Leider weiß ich nicht, wie ich das einigermaßen geschickt in Matlab umsetze...

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 25.02.2015, 20:17 Titel:

na genau so wie oben. blos halt mit deinen koordinaten

Code:

Dichte = 1.885; %g/cm^3
Volumen = 5689.8; %+- 60km^3
G = 6.67384 * 10^(-11); %m^3/(kg*s^2)
Masse = Dichte * Volumen; %kg
x=[-20:5:20];
y=[150,135,120,105,93,105,120,135,150];
r=sqrt(x.^2+y.^2);
g = (G*Masse)./(r.^2);
quiver(x,y,-x./sqrt(x.^2+y.^2).*g,-y./sqrt(x.^2+y.^2).*g,0.2)

Funktion ohne Link?

_________________

richtig Fragen

**Luna**

Themenstarter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 19.02.15

	Wohnort: ---

	Version: R2013a

Verfasst am: 25.02.2015, 20:30 Titel:

fantastisch!! Vielen vielen Dank!!!
