Verfasst am: 07.03.2019, 13:41 Titel: Zeiten im Signal auslesen(Stufen)

Hallo Leute,

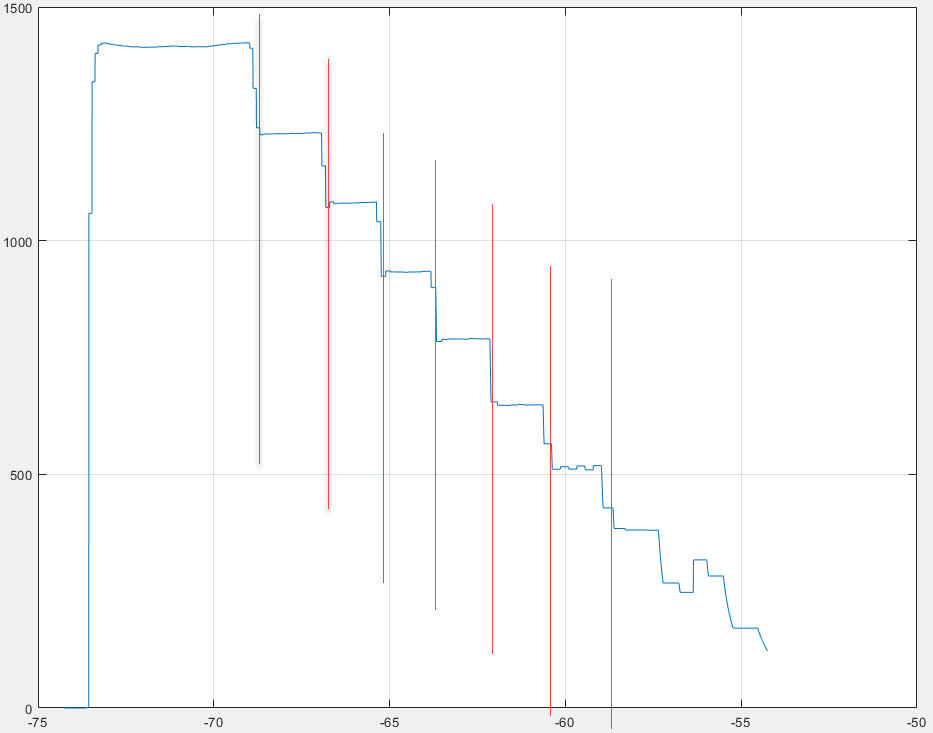

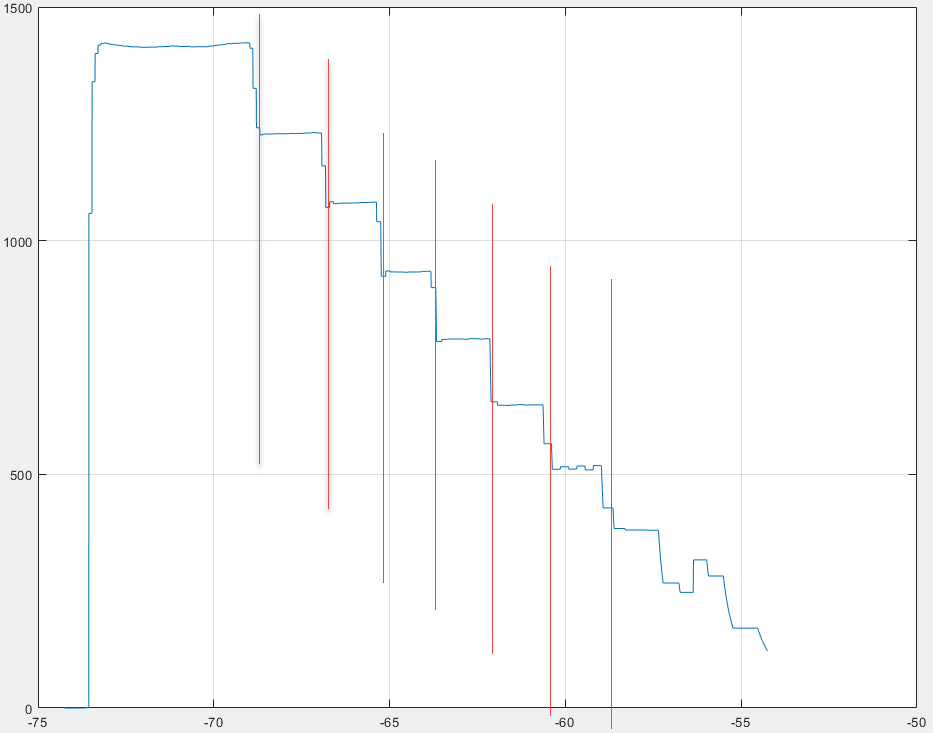

habe ein Signal (siehe Anhang).

Ich würde mir gerne die Zeiten auslesen an der jede neue Stufe beginnt (rote markierung).

Leider weiß ich nicht wie ich das anstellen soll.. ist doch was anderes als einfache Rechtecksignale.

Danke euch im Voraus.

(Es handelt sich hier um ein Messsignal mit ca. 2.000.000 Werten)

LG


Beschreibung:

Download

Dateiname:


Dateigröße:

13.38 KB

Heruntergeladen:

380 mal

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 07.03.2019, 14:27 Titel:

Hallo,

letztlich musst du ein Kriterium angeben, was eine Stufe sein soll und was nicht. Das musst du aus der Anwendung heraus entscheiden. Warum ist z.B. nach der letzten eingezeichneten Stufe keine mehr?
Anschließend kann man das mit logischer Indizierung umsetzen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 07.03.2019, 14:43 Titel:

Hallo,

hmm ja was ich auch überlegt habe... ist das ich das Signal von 2.000.001 Werte auf ca. 100 reduziere und dann mit diff und find arbeite.

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 07.03.2019, 15:05 Titel:

Hallo,

ich denke nicht, dass man das dafür vorab reduzieren muss.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 07.03.2019, 15:22 Titel:

Wenn ich jetzt z.B.

Code:

diff(x)

Funktion ohne Link?

eingebe erhalte ich fast nur 0 da diese an den flachen konstant ist und komischerweise erkennt er da nichts an veränderung und somit ist der gesamte Vektor dann 0.

wenn ich das ganze reduziere funktioniert es.

Eine Lösung hierfür?

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 07.03.2019, 15:24 Titel:

Hallo,

ist doch wunderbar, wenn du fast nur 0 bekomst? Du brauchst ja die Stellen, an denen der Unterschied nicht 0 ist, und die bekommst du z.B. mit find. Wenn das erst mal relativ wenige sind, um so besser.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 07.03.2019, 16:37 Titel:

So hab mal ein Beispiel erstellt um es etwas verständlicher zu machen

Code:

LengthDrehzahl = length(Drehzahl);
SS = LengthDrehzahl/100000;

D100 = Drehzahl(1:SS:end);
T100 = 1:1:length(D100);

figure
plot(T100, D100)
grid on;
hold on;

DiffD100 = diff((flipud(D100)));
FindD100Pos = find(abs(DiffD100) > 0);

for i= 1:length(FindD100Pos)
plot(T100(1,FindD100Pos(i,1)), D100(FindD100Pos(i,1),1),'ro')
end

for i = 1:length(FindD100Pos)
if(i < length(FindD100Pos))
EndSegment = find(t_Drehzahl == T100(1,FindD100Pos(i,1)));
StartSegment = find(t_Drehzahl == T100(1,FindD100Pos(i+1,1)));

Segment1{1,i} = Drehzahl(EndSegment:StartSegment);
end

end

Funktion ohne Link?

Ich brauche immer die Zeit für den Anfang und das Ende einer horizontalen Fläche. Wenn ich aber nur nach find(x>0) suche habe ich viel zu viele Punkte weil die Werte an diesen Stellen nicht zu 100% konstant verlaufen.

matlab.mat

Beschreibung:

Diese Datei vorher in das Workspace laden.

Download

Dateiname:

matlab.mat

Dateigröße:

43.64 KB

Heruntergeladen:

455 mal

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 07.03.2019, 17:09 Titel:

Hallo,

dann nimm doch einen höheren Schwellwert, z.B.

Code:

FindD100Pos = find(abs(DiffD100) > 10);

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 08.03.2019, 16:29 Titel:

Leider bringt mich das nicht zum Ziel.

Im Anhang findest du zwei Bilder einmal mit 10 und mit 0.


Beschreibung:

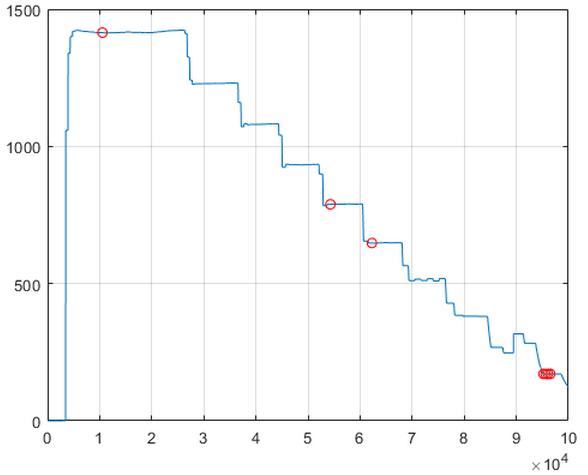

Mit > 10

Download

Dateiname:


Dateigröße:

32.28 KB

Heruntergeladen:

378 mal


Beschreibung:

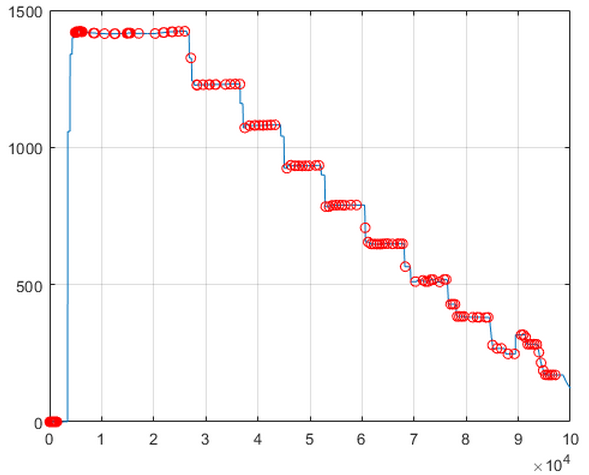

Mit > 0

Download

Dateiname:


Dateigröße:

48.16 KB

Heruntergeladen:

370 mal

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 11.03.2019, 16:01 Titel:

Hallo,

wenn du dir die Daten genau ansiehst, stellst du fest, dass der Sprung nicht von einem Datenpunkt zum anderen erfolgt, sondern allmählich. Da bietet es sich an zu schauen, ob es eine Veränderung über die letzten 100 Werte gegeben hat.

Code:

LengthDrehzahl = length(Drehzahl);
SS = round(LengthDrehzahl/100000);

D100 = Drehzahl(1:SS:end);
T100 = 1:1:length(D100);

figure
plot(T100, D100)
grid on;
hold on;

DiffD100 = D100(101:end) - D100(1:end-100);
FindD100Pos = find(abs(DiffD100) > 10);

FindD100Pos(diff(FindD100Pos) == 1) = []; %aufeinanderfolgende Sprünge löschen

plot(T100(1,FindD100Pos), D100(FindD100Pos,1),'ro') %for-Schleife ist unnötig
hold off

Funktion ohne Link?

Sollte schon mal ein Schritt in die richtige Richtung sein. Nun musst du weiter experimentieren und vor allem muss klar sein, was denn nun ein Sprung ist und was nicht (siehe ursprüngliche Rückfrage)

Grüße,
Harald
