Zuordnung X Achse



danafen
Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 19.03.23
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.04.2023, 12:18     Titel: Zuordnung X Achse
  Antworten mit Zitat
Hallo Zusammen!
Ich habe eine Messung mit ca. 700 Messpunkten in Form von Winkel (Grad), diese kann ich super plotten. Allerdings ist die x Achse mit den 700 Messpunkten beschriftet. Ich benötige allerdings die Beschriftung mit den Winkeln.

Code:
%(1) Conduct SPM analysis:
spm       = spm1d.stats.ttest2(t1ascr30(2:end,:),t1djkr30(2:end,:));
spmi      = spm.inference(0.05, 'two_tailed',true, 'interp',true);
disp(spmi)



%%(2) Plot:
close all
figure('position', [0 0 1000 300])
%%%% plot mean and SD:
subplot(121)
spm1d.plot.plot_meanSD(t1ascr30(2:end,:), 'color','k');
hold on
spm1d.plot.plot_meanSD(t1djkr30(2:end,:), 'color','r');
xtickformat("degrees")
title('Mean and SD')

%%%% plot SPM results:
subplot(122)
spmi.plot();
spmi.plot_threshold_label();
spmi.plot_p_values();
xtickformat("degrees")
title('Hypothesis test')




Kann mir eventuell jemand weiterhelfen?

Vielen Dank im Voraus!
Private Nachricht senden Benutzer-Profile anzeigen


steve
Ehrenmitglied

Ehrenmitglied



Beiträge: 2.022
Anmeldedatum: 03.09.07
Wohnort: Wien
Version: R2023b
     Beitrag Verfasst am: 13.04.2023, 20:31     Titel:
  Antworten mit Zitat
Hallo,

ohne ein funktionierendes Minimalbeispiel wird es schwierig. Vermutlich plottest du nur einen Datenpunkt-Vektor?

Grundsätzlich gilt folgender Ansatz:
Code:

X = 1:12:360; % X - Vektor mit den Winkeln = x-Achse
Y = rand(size(X)); % Y - Vektor mit den zugehörigen Datenpunkten
subplot(211)
plot(X, Y)
title('mit Winkelwerten auf x-Achse')
subplot(212)
plot(Y)
title('nur Datenpunktnr. auf x-Achse')




Gruß,
Steve
_________________

>> I told me to.

____________________________________
Matlab Cheat Sheet
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?
Private Nachricht senden Benutzer-Profile anzeigen

danafen
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 19.03.23
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.04.2023, 14:07     Titel:
  Antworten mit Zitat
Vielen Dank für die Rückmeldung!

Ich berechnen einen gepaarten T-Test eines Bewegungsablaufs also benutze ich SPM.

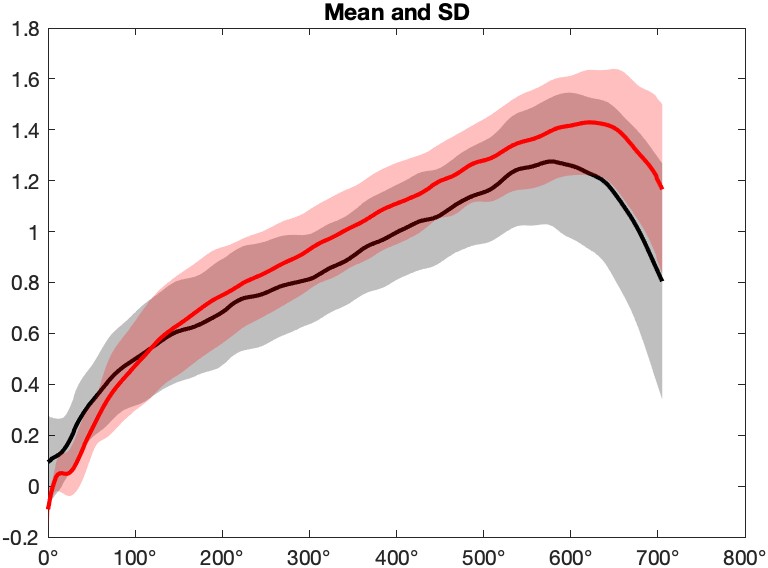

Anbei habe ich mal beispielhaft den Grafen angehängt-
Auf der Y-Achse sind also die Kraftwerte, auf der x-Achse sollten eigentlich die Winkel geplottet werden. Ich habe die Winkel und die dazugehörigen Kraftwerte in der Variable in horizontaler Ausrichtungeingefügt und für den Plot nur den Bereich der Kraftwerte in den code eingefügt. Jetzt weiß ich nur leider nicht wie ich die Winkelwerte auf die x-Achse bekomme.

LG!

 Beschreibung:

Download
 Dateiname:  eg.jpg
 Dateigröße:  48 KB
 Heruntergeladen:  137 mal
Private Nachricht senden Benutzer-Profile anzeigen

steve
Ehrenmitglied

Ehrenmitglied



Beiträge: 2.022
Anmeldedatum: 03.09.07
Wohnort: Wien
Version: R2023b
     Beitrag Verfasst am: 15.04.2023, 09:53     Titel:
  Antworten mit Zitat
Hallo,

ich verstehe das Problem nicht. Es stehen doch die Winkel auf der X-Achse?

Kannst du Beispieldaten für die Vektoren posten und wie das Ergebnis aussehen soll?

Gruß,
Steve
_________________

>> I told me to.

____________________________________
Matlab Cheat Sheet
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?
Private Nachricht senden Benutzer-Profile anzeigen

danafen
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 19.03.23
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.04.2023, 12:13     Titel:
  Antworten mit Zitat
Hallo,

ja die Einheit der X-Achse ist bereits in Grad angegeben aber es gibt ja keinen 800Grad Winkel. Also die Zahlen auf der X-Achse beziehen sich noch auf die Anzahl der gemessenen Winkel (da es pro Winkel auch mehrere gibt z.B. 4,3Grad). Die gemessene Bewegung geht von 0-108Grad. Bedeutet ich bräuchte auf der X-Achse die Winkel von 0-108 und nicht die Anzahl an Winkeln.

Also die Daten sind z.B.

Winkel - 0 15 30 45 60 75 90 105
Kraft - 0 0,5 1 1,5 2 2,5 3 3,5 (diese von mehreren Personen)

Somit bräuchte ich auf der y Achse die Kraftwerte und auf der x Achse die Winkel von 0-110.

LG,
Dana
Private Nachricht senden Benutzer-Profile anzeigen

steve
Ehrenmitglied

Ehrenmitglied



Beiträge: 2.022
Anmeldedatum: 03.09.07
Wohnort: Wien
Version: R2023b
     Beitrag Verfasst am: 16.04.2023, 09:22     Titel:
  Antworten mit Zitat
Hallo Dana,

ich vermute deine Winkel-Werte stehen in jeweils der ersten Zeile der Datenmatritzen?
Code:
t1ascr30(1,:)
t1djkr30(1,:))


Dann musst du diese nur entsprechend beim plotten mit angeben:
Code:
Winkel = [0 15 30 45 60 75 90 105];
Kraft = [0 0.5 1 1.5 2 2.5 3 3.5];
Kraft = [Kraft;Kraft*1.3]; % Ergänzt um Daten von 2. Person
Daten = [Winkel;Kraft]; % Datenmatrix - 1. Zeile: Winkel, 2./3. Zeile: Kraftdaten pro Person
plot(Daten(1,:),Daten(2:end,:))
xtickformat("degrees")


Gruß
Steve
_________________

>> I told me to.

____________________________________
Matlab Cheat Sheet
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?
Private Nachricht senden Benutzer-Profile anzeigen
