Verfasst am: 21.07.2017, 10:52 Titel: Zusammenfügen von zwei Figuren in Matlab

Moin liebe Matlab-Gemeinde,

zu dem oben genannten Titel gibt's zwar schon Themen, diese treffen allerdings nicht für mein Problem zu. Ich komme gerade nicht weiter.

Mein Problem: Ich habe zwei Figuren. Die Figur 1 stellt Koordinaten in Bezug auf einen Wert dar (Px und Py --> bezogen auf PPM). Die zweite Figur ist praktisch äquivalent dazu, allerdings mit anderen Koordinaten und einem anderen Wert (Rx und Ry --> bezogen auf ppn_sim).

Code:

[X,Y] = meshgrid(0:dimension);

figure(1)
subplot(2,2,1)
axis equal
ZI=griddata(Px,Py,PPM,X,Y,'linear');
imagesc(X(1,:),Y(:,1),ZI);
hold on
plot(Px,Py,'.k')
title('Gemessene Punkte')

figure(1)
subplot(2,2,2)
axis equal
ZII=griddata(Rx,Ry,ppn_sim,X,Y,'linear');
imagesc(X(1,:),Y(:,1),ZII);
hold on
plot(Rx,Ry,'.k')
title('Simulation')

Funktion ohne Link?

Nun möchte ich eine dritte Figur erstellen, welche beide Figuren vereint (bzw. zusammenfügt) und komme derzeit nicht weiter. Ich habe zwei Ansätze bereits versucht. Der folgende Ansatz sieht zwar relativ schick als Ergebnis aus, scheint aber nicht alle Daten abzubilden.

Code:

figure (1)
subplot(2,2,3)
axis equal
ZI=griddata(Px,Py,PPM,X,Y,'linear');
imagesc(X(1,:),Y(:,1),ZI);
plot(Px,Py,'.k')
hold on
axis equal
ZII=griddata(Rx,Ry,ppn_sim,X,Y,'linear');
imagesc(X(1,:),Y(:,1),ZII);
plot(Rx,Ry,'.k')
title('Gesamtpunktwolke')

Funktion ohne Link?

Der zweite Ansatz scheint bildet alle Punkte ab, allerdings fehlt die farbliche Darstellung von PPM bzw. ppn_sim.

Code:

figure (1)
subplot(2,2,4)
Messung = [Px Py PPM];
Simulation = [Rx Ry ppn_sim];
plot (Messung,Simulation,'.k');
title('Gesamtpunktwolke')

Funktion ohne Link?

Ich wäre für einen Tipp (oder den Hinweis auf einen Fehler) sehr dankbar. Ist das Problem verständlich ausgedrückt?

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 21.07.2017, 11:25 Titel:

Hallo

wie wäre es denn mit:

Code:

plot3 (Px, Py, PPM, '.k', Rx, Ry, ppn_sim, '.r');
title('Gesamtpunktwolke')

Funktion ohne Link?

Dustin1607

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 14.06.16

	Wohnort: ---

	Version: ---

Verfasst am: 21.07.2017, 11:40 Titel:

Moin denny,

vielen Dank für deine schnelle Antwort. Damit komme ich meinem gewünschten Ziel etwas näher. Smile

Allerdings sollen die Punkte miteinander "verbunden" werden und die Farbe der PPM- bzw. ppn_sim-Werte soll von ihrem Wert abhängig sein. Hohe Werte sollen beispielsweise rot dargstellt werden. Die PPM- und ppn_sim-Werte müssen nicht zwangsläufig voneinander zu unterscheiden sein. Smile

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 21.07.2017, 11:46 Titel:

Hallo dann würde für dich SCATTER/SCATTER3 -Funktion interessant
schau dir zuerst Hilfe zu der Funktion an

Code:

doc scatter

Funktion ohne Link?

Dustin1607

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 14.06.16

	Wohnort: ---

	Version: ---

Verfasst am: 21.07.2017, 13:08 Titel:

Die Funktion "scatter" hilft mir gerade nicht weiter - oder ich wende sie falsch an. Surprised

Trotzdem vielen Dank!

Dustin1607

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 14.06.16

	Wohnort: ---

	Version: ---

Verfasst am: 21.07.2017, 13:13 Titel:

Ich glaube, ich habe eine Lösung. Momentan "zerschießt" mir Matlab allerdings noch die Achsen.

Code:

[X,Y] = meshgrid(0:dimension);

figure (1)
subplot(2,2,4)
axis equal
ZI=griddata(Px,Py,PPM,X,Y,'linear');
hold on
ZII=griddata(Rx,Ry,ppn_sim,X,Y,'linear');
imagesc(X(1,:),Y(:,1),ZI);
imagesc(X(1,:),Y(:,1),ZII);
plot(Px,Py,'.k')
plot(Rx,Ry,'.k')
title('Gesamtpunktwolke')

Funktion ohne Link?

Sie ähnelt zwar sehr meinem ersten Ansatz (siehe oben), bildet allerdings alle Punkte ab. Nur das Achsenproblem muss ich scheinbar noch lösen.

Dustin1607

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 14.06.16

	Wohnort: ---

	Version: ---

Verfasst am: 21.07.2017, 13:36 Titel:

Falscher Alarm - letztendlich bildet meine "Lösung" zwar alle Punkte ab, aber die Farbe der ppn_sim-Werte stimmt nicht. Confused

Dustin1607

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 14.06.16

	Wohnort: ---

	Version: ---

Verfasst am: 21.07.2017, 13:50 Titel:

Jetzt habe ich eine komplett andere Idee. Ich könnte doch auch meine Px, Py und zugehörigen PPM beispielsweise "auslesen". Gleiches mache ich mit meinen Rx, Ry und ppn_sim?! Die Variabeln füge ich zusammen und bilde sie anschließend ab?! Allerdings habe ich dabei das Problem, dass beispielsweise bei der Funktion "union" die jeweiligen Werte der größe Nach sortiert werden. Gibt's eine Alternative? Ich könnte natürlich auch "dlmwrite" nehmen. Allerdings müsste ich die ausgelesenen Daten dann per Hand zusammenfügen. Das wäre nicht der Sinn der Sache.

Ich entschuldige mich jetzt schon für meinen Monolog - ich denke gerade "laut". Very Happy

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 21.07.2017, 14:05 Titel:

Ich bin mir nicht sicher was du erreichen möchtest

Zitat:

Allerdings sollen die Punkte miteinander "verbunden"

was heißt das? zu einer Gruppe zusammengefasst werden?

Es soll nach wert von PPM und ppn_sim angefärbt werden, mit scatter z.B ginge es so

Code:

scatter3(Px, Py, PPM, 10, round(PPM))
hold on
scatter3(Rx, Ry, ppn_sim, 10, round(ppn_sim))

Funktion ohne Link?

denny

Supporter


	Beiträge: 3.853

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2012b

Verfasst am: 21.07.2017, 14:10 Titel:

Zitat:

Allerdings habe ich dabei das Problem, dass beispielsweise bei der Funktion "union" die jeweiligen Werte der größe Nach sortiert werden.

du kannst die Werte auch mit Eckigen klammern vereinen, muss nur an richtige Dimension anhängen, welche gleich sein muss

Code:

[Px; Rx]
[Py; Ry]
[PPM; ppn_sim]

Funktion ohne Link?

edit: es gibt auch die Funktion CAT oder VERTCAT/HORZCAT

Code:

cat(1, Px, Rx)
vertcat(Px,Rx)

Funktion ohne Link?

Zuletzt bearbeitet von denny am 21.07.2017, 15:12, insgesamt 2-mal bearbeitet

Dustin1607

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 14.06.16

	Wohnort: ---

	Version: ---

Verfasst am: 21.07.2017, 14:38 Titel:

Zitat:

Ich bin mir nicht sicher was du erreichen möchtest

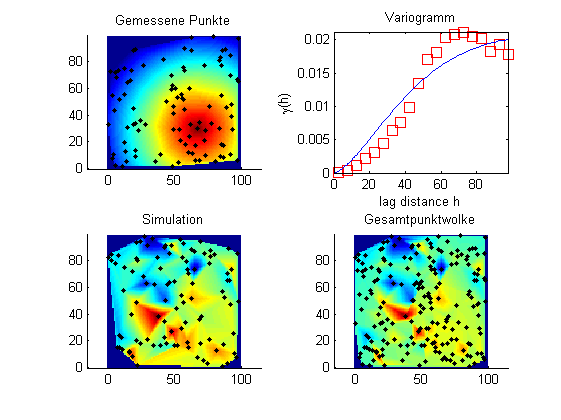

Im Anhang befindet sich meine Abbildung mit den Ergebnissen. Die Daten sollen "vermascht" sein - ich möchte nicht ausschließlich die Punkte, sondern ein "Drahtgitter" über meine Daten legen.

Zitat:

du kannst die Werte auch mit Eckigen klammern vereinen, muss nur an richtige Dimension anhängen, welche gleich sein muss

Ich danke dir für deine Hilfe. Für die Zusammenführung meiner Daten greife ich jetzt auf die Funktion "vertcat" zurück. In dem Zusammenhang lautet meine Lösung jetzt:

Code:

%Gesamtpunktmenge
Xges = vertcat(Px,Rx);
Yges = vertcat(Py,Ry);
PPMges = vertcat(PPM,ppn_sim);

%Gesamtpunktwolke
figure(1)
subplot(2,2,4)
axis equal
ZIII=griddata(Xges,Yges,PPMges,X,Y,'linear');
hold on
imagesc(X(1,:),Y(:,1),ZIII);
hold on
plot(Xges,Yges,'.k')
hold off
title('Gesamtpunktwolke')

Funktion ohne Link?

Ich muss allerdings noch prüfen, ob die Werte tatsächlich richtig dargestellt werden. Auf den ersten Blick schaut's jedoch nicht schlecht aus.

Vorerst vielen Dank!

figure 1.png

Beschreibung:

Download

Dateiname:

figure 1.png

Dateigröße:

26.64 KB

Heruntergeladen:

340 mal

Dustin1607

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 14.06.16

	Wohnort: ---

	Version: ---

Verfasst am: 24.07.2017, 08:24 Titel:

Moin Moin,

hier noch einmal der leicht veränderte (bzw. verbesserte) Quellcode. Die Werte werden richtig dargestellt - das Problem ist also gelöst. Smile

Code:

%Gesamtpunktmenge
Xges = vertcat(Px,Rx);
Yges = vertcat(Py,Ry);
PPMges = vertcat(PPM,PPM_SIM);

%Gesamtpunktwolke
figure(1)
subplot(2,2,4)
ZIII=griddata(Xges,Yges,PPMges,X,Y,'linear');
hold on
imagesc(X(1,:),Y(:,1),ZIII); axis image; axis xy;
hold on
plot(Xges,Yges,'.k')
hold off
colorbar;
title('Gesamtpunktwolke')

Funktion ohne Link?

Ich wünsche allen einen angenehmen Start in die Woche! Smile
