Zwei Funktionen in unterschiedlichen Bereichen plotten


Georg879

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.12.2013, 21:03     Titel: Zwei Funktionen in unterschiedlichen Bereichen plotten
  Antworten mit Zitat
Hallo Forum,

ich hoffe ihr könnt mir weiter helfen.
Ich bin gerade dabei, mich in Matlab und das Plotten von Funktionen einzuarbeiten.

Jetzt möchte ich gerne z.B eine Quadratische Gleichung y1=2*x.^2 +x und eine weitere Funktion y2=x plotten.

Ich möchte gerne die Funktion y1 in einem x-Bereich von 20 bis 65 und die zweite Funktion von 65 bis 90 in einem Plot darstellen.

Meine Vorgehensweise ist bis jetzt: Komme mit den Grenzen allerdings nicht klar

x=0:1:100;
y1=2*x.^2+x
y2=x
yges=y1+y2;
plot(x,yges)


Ich hoffe ihr könnt mir schnell helfen


Seban
Forum-Meister

Forum-Meister

Beiträge: 600
Anmeldedatum: 18.01.12
Wohnort: ---
Version: ab R2014b
     Beitrag Verfasst am: 10.12.2013, 01:44     Titel:
  Antworten mit Zitat
Hallo Georg,

Meinst du so?

Code:
x1 = 20:1:65;
y1 = 2*x1.^2+x1;

x2 = 65:90;
y2 = x2;

plot(x1,y1)
hold on
plot(x2,y2)


Grüße,
Seban
Private Nachricht senden Benutzer-Profile anzeigen

Georg879

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.12.2013, 13:09     Titel:
  Antworten mit Zitat
Vielen Dank schon mal!

Ich möchte allerdings die zweite Funktion x2 direkt an die erste Funktion dransetzen. Die Steigung mit x2 soll bei 65 beginnen, aber an der Funktion 1.

Georg879

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.12.2013, 13:17     Titel:
  Antworten mit Zitat

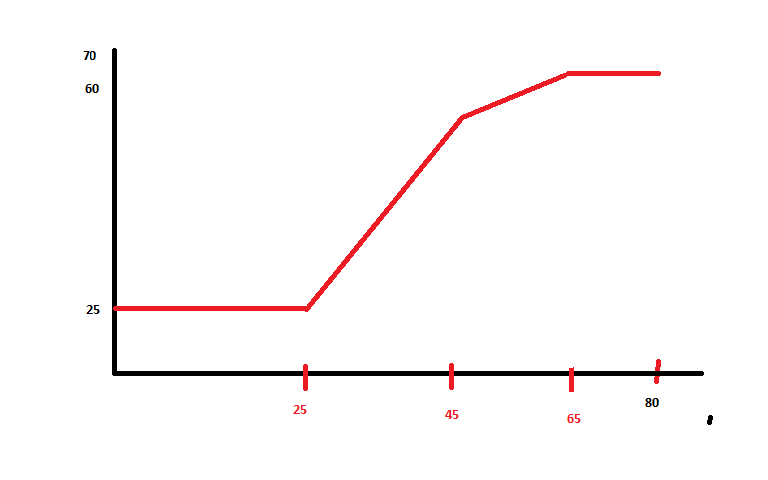

Hier mal ein Beispiel. Wie kann ich diese zusammengesetzten Funktion in Matlab plotten.

 Beschreibung:

Download
 Dateiname:  test.png
 Dateigröße:  6.68 KB
 Heruntergeladen:  522 mal

Seban
Forum-Meister

Forum-Meister

Beiträge: 600
Anmeldedatum: 18.01.12
Wohnort: ---
Version: ab R2014b
     Beitrag Verfasst am: 10.12.2013, 13:46     Titel:
  Antworten mit Zitat
Code:
y2 = y1(end)+x2-65;


Grüße
Private Nachricht senden Benutzer-Profile anzeigen
