Titel: Zwei-Massen-Schwinger - eigenartige Integration
|
 |
| |
 |
 |
Hallo,
ich habe in Simulink ein Modell augebaut, das einen Zwei-Massen-Torsionsschwinger simulieren soll (später sollen noch weitere Massen hinzukommen).
Leider verstehe ich nicht so ganz was der rote Integrator macht (siehe Anhang Simulink). Bei der betrachtung mit dem Scope (Angehägtes pdf) fällt auch gleich auf, dass aus der Sinusschwingung (3. Diagramm) welche um Null schwingt, nach der Integration ein Sinus mit ständig positiven Werten herauskommt.
Da ich weder eine Art Offset noch eine Startbedingung vorgebe (System anfangs in Ruhe) müsste doch nach der Integration eigentlich immer noch eine um Null schwingende Kurve bei rauskommen.
Falls jemand die Lösung des Problems kennt wäre ich über einen geeigneten Hinweis sehr dankbar!!!
Wenn jemand ein fertiges Modell für mehr als eine Masse hat, gehe ich auch gerne selber auf Fehlersuche (bitte nicht falsch verstehen. Ich möchte schon selbst verstehen wie und warum sowas zu stande kommen kann.)
Mit einem freundlichen Gruß
Aimse
| Beschreibung: |
1.DIA: Erreger
2.DIA: phi''
3.DIA: phi'
4.DIA: phi |
|
Download |
| Dateiname: |
Schwingungen.pdf |
| Dateigröße: |
75.9 KB |
| Heruntergeladen: |
924 mal |
| Beschreibung: |
| Zwei-Massen-Schwinger ohne m-File (wird nicht benötigt) |
|
Download |
| Dateiname: |
zwei_massen_torsion_test.mdl |
| Dateigröße: |
48.7 KB |
| Heruntergeladen: |
822 mal |
|
|
|
|
|
|
| aimse |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 10
|
|
|
|
Anmeldedatum: 06.05.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 17.11.2011, 10:04
Titel:
|
|
Hallo nochmal,
leider konnte mir ja bisher keiner helfen.
Nun habe ich in einem Buch gefunden, dass die Systemantwort bei einem Zwei-Massen-Schwinger auch in dieser Form (in der Abb der 4. Graph) normal ist.
Aber: Wie ist diease ztu interpretieren???
Grüße Aimse
|
|
|
|
| Gast0815 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 30.12.2011, 20:18
Titel: Antwort
|
|
Hallo wenn es dich noch interessiert:
Das ist schon richtig so was du gemacht hast. Wenn du den Sinus um 90° verschiebst erziehlst du den gewünschten Effekt, das Pendel um Null bei der Position.
|
|
|
|
| klaive |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.01.2012, 00:26
Titel:
|
|

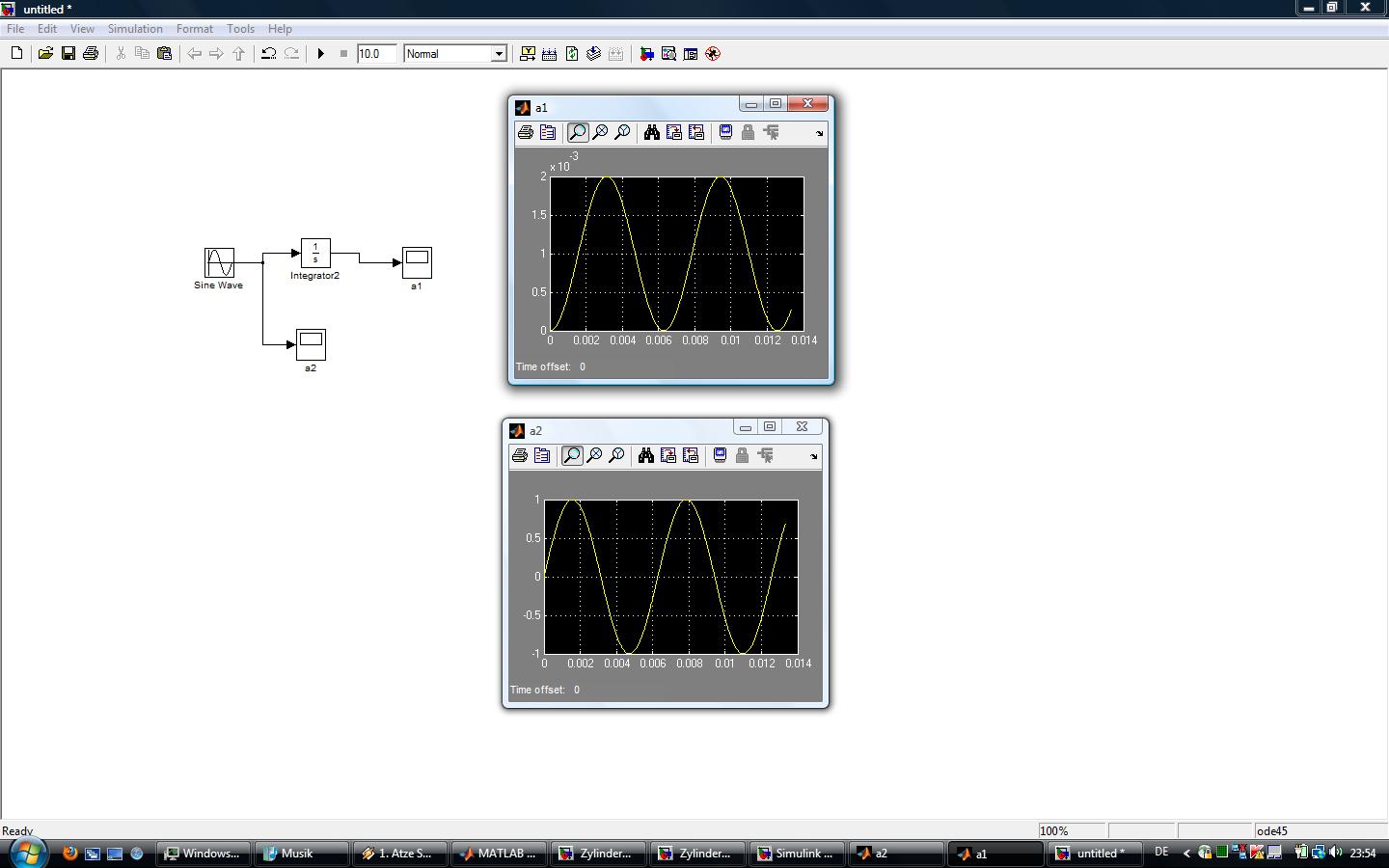

Sry aber ich muss das Thema nochmal aufwärmen...irgendetwas stimmt doch da nicht. Normalerweise müsste ja bei einem Integral sin ein -cos herauskommen der sowohl negative als auch positive Werte hat, jedoch gibt der Integrator in der ursprünglichen Auslegung nur positive Werte aus. Woran liegts?
Viele Grüße
| Beschreibung: |
|
Download |
| Dateiname: |
Integrator.jpg |
| Dateigröße: |
104.86 KB |
| Heruntergeladen: |
1145 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 03.01.2012, 00:45
Titel:
|
|
Hallo,
siehe der andere Thread - bitte keine Doppel-Posts.
Grüße,
Harald
|
|
|
|
|
|
|
