| Mr.Brown82 |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 04.05.2010, 08:26
Titel: zyklischer Integrierer
|
 |
| |
 |
 |
Hallo!
Tja wie mein Thema schon sagt geht es um einen Integrierer und ich hoffe hier kann mir geholfen werden.
Ich bin Student und wir beschäftigen uns derzeit mit der Simulation einer Umrichter-gespeisten-Asynchronmaschine. Tja und dafür bekommen wir immer kleine Hausaufgaben. Naja und diesmal sollen wir einen zyklischen Integrierer realisieren. (Ich weiß nicht ob es sowas gibt, jedenfalls hat ihn mein Prof so genannt.)

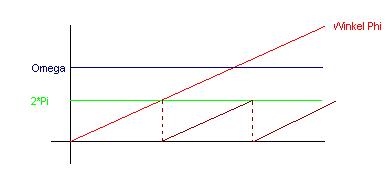

Bei unserem Projekt soll die Winkelgeschwindigkeit Omega(blau) integriert werden. Als Resultat ergibt sich der Winkel Phi(rot). Da die Winkelgeschwindigkeit konstant ist, würde der Winkel unendlich ansteigen. Das ist ja nunmal Unsinn! Der Winkel soll nur zwischen Null und 2*Pi liegen. Das heißt sobald 2*Pi erreicht sind müsste der Wert wieder auf Null gesetz werden und weiter integriert werden(dunkelrot).
Ich hab mal versucht den Sachverhalt mit ner Grafik zu verdeutlichen! Also ich bin damit ziemlich überfordert, aber vielleicht hat ja jemand von euch ne Idee.
vielen Dank schonmal!!!
| Beschreibung: |
|
Download |
| Dateiname: |
Integrierer.JPG |
| Dateigröße: |
7.19 KB |
| Heruntergeladen: |
601 mal |
|
|
|
|
|
|
| LuizAranha |
Forum-Anfänger
|
|
Beiträge: 39
|
|
|
|
Anmeldedatum: 26.03.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 05.05.2010, 12:58
Titel:
|
|
Servus Kollegen,
ich denk mal, dass euer Integrierer zyklisch integriert, muss einfach ein trigger gesetzt werden, dass kann man mit doppelklick auf den integriere und dann eben auf fallende , beide, oder steigende Flanke triggern.
Bei jedem Event wird der Integrator auf seinen Startwert (0) uzrück gesetzt. Ausserdem könnt ihr noch ne Saturation Port ausgeben. Da kann man dann die Integrationsgrenzen einstellen, und bei erreichen ausgeben.
gruss luiz
|
|
|
|
| Mr.Brown82 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 05.05.2010, 19:10
Titel:
|
|
Dank Dir Luiz!
Mit Deinen Tipps und ein bisschen probieren hab ich es hinbekommen!
|
|
|
|
| Gast |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.05.2010, 14:17
Titel:
|
|
Entschuldigt bitte die erneute Aufnahme des Themas. Ich soll den gleichen Integierer bauen und bei mir klappt das nicht. Der externe Reset ist doch dann bei 2*pi, oder liege ich falsch? den externen Reset führe ich als Konstante an den Port. Wie muss der Trigger dan aussehen (rising, falling, ...).
Sorry der erneuten Nachfrage und Danke schon im Voraus!
| Beschreibung: |
|
Download |
| Dateiname: |
MATLAB.pdf |
| Dateigröße: |
10.87 KB |
| Heruntergeladen: |
672 mal |
|
|
|
|
| Phate |
Forum-Guru
|
|
Beiträge: 283
|
|
|
|
Anmeldedatum: 09.11.09
|
|
|
|
Wohnort: Stuttgart
|
|
|
|
Version: R2008b
|
|
|
|
|
|
|
Verfasst am: 08.05.2010, 15:47
Titel:
|
|
Hi,
Rising bedeutet dass der Tigger bei einer steigenden Flanke anspricht. Alo zum Beispiel wenn eine eine Spannung (z.B. eines Steuergeräts) von 0 auf 5V ansteigt. Falling ist das genaue Gegenteil, der Trigger wird ausgelöst wenn die Spannung von 5 auf 0 Volt fällt.
Grüße
|
|
|
|
| Phate |
Forum-Guru
|
|
Beiträge: 283
|
|
|
|
Anmeldedatum: 09.11.09
|
|
|
|
Wohnort: Stuttgart
|
|
|
|
Version: R2008b
|
|
|
|
|
|
|
Verfasst am: 08.05.2010, 16:15
Titel:
|
|
Hi,
Mir war grad ein bischen langweilig und ich hab mir mal das nochmal angeschaut. Ich hab das mal zusammengebastelt hoffe das passt mit dem was du wolltest.
Grüße
| Beschreibung: |
|
Download |
| Dateiname: |
zyklischer Integrierer.pdf |
| Dateigröße: |
6.36 KB |
| Heruntergeladen: |
666 mal |
|
|
|
|
|
|
|
