2 Messsignale zu einem Vektor zusammenfassen



Otto48
Forum-Anfänger

Forum-Anfänger


Beiträge: 17
Anmeldedatum: 17.07.14
Wohnort: Nähe Frankfurt
Version: ---
     Beitrag Verfasst am: 17.07.2014, 16:21     Titel: 2 Messsignale zu einem Vektor zusammenfassen
  Antworten mit Zitat
Hallo,

folgende Aufgabenstellung:

2 Messgrößen, die aus Lego Mindstorm kommen, müssen zu einem Vektor ( 4 Komponenten) zusammengefügt werden.
Weg x : 1. Komponente
Winkel Theta: 3. Komponente
Komponenten 2 und 4 = 0

Dieser Vektor geht auf den Block Add2 . Der Minuseingang dieses Blocks ist einem Vektor ( Ausgang eines Beobachters belegt), siehe Anhang.

Hat jemand Erfahrung mit dieser Problemstellung?
Vielen Dank im voraus.

Regler_Beobachter.m
 Beschreibung:

Download
 Dateiname:  Regler_Beobachter.m
 Dateigröße:  214 Bytes
 Heruntergeladen:  623 mal
LUEN_SIM_Lego.mdl
 Beschreibung:

Download
 Dateiname:  LUEN_SIM_Lego.mdl
 Dateigröße:  58.02 KB
 Heruntergeladen:  629 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 17.07.2014, 20:25     Titel:
  Antworten mit Zitat
Hallo,

falls die Frage ist, wie du mehrere Signale zu einem Vektorsignal zusammenfassen kann: mux - Block (der ja auch im Modell verwendet wird).

falls das nicht die Frage ist: was ist denn nun die Frage?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Otto48
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 17
Anmeldedatum: 17.07.14
Wohnort: Nähe Frankfurt
Version: ---
     Beitrag Verfasst am: 18.07.2014, 07:32     Titel:
  Antworten mit Zitat
Hallo Harald,

vielen Dank für die Antwort.
Die Zusammenfassung der Signale mit Mux führt zu Fehlermeldungen.

Deswegen wurde je Messgröße ein Gain Baustein mit K als Matrix gewählt, mit einer "1" an der gewünschten Stelle, die anderen Komponenten sind jeweils 0. Das scheint zu funktionieren.

Es tritt nun ein neues Problem ( = Fehlermeldung) auf: Die Stellgröße.
Der Gain Block K bildet den Zustandsregler mit 4 Komponenten, die nun auf eine skalare Größe zu addieren sind zur Ansteuerung des Motorbausteins.
Mit dem Add1 Baustein scheint das nicht zu funktionieren. Der Motorbaustein setzt eine Fehlermeldung ab ( 1x4 Vektor wird als Einsatzgröße gemeldet!)

Überlege , alternativ die Schaltung "analog" zu lösen , d.h. Lösung der Dgls, Beobachter und Zustandsregler komplett mit Simulink Einzelbausteinen.
Die rein digitale Simulation - ohne Lego Hardware funktioniert übrigens einwandfrei. (Inverses Pendel)

Vielleicht hast du eine Idee.

Nochmals dankde und Grüße
Otto
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 18.07.2014, 08:19     Titel:
  Antworten mit Zitat
Hallo,

bitte die Original-Fehlermeldung kopieren, nicht übersetzen/interpretieren.

Zur Fehlerbehebung kann es helfen, unter "Display" die Anzeige der Datentypen und Dimensionen der Signale einzuschalten.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Otto48
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 17
Anmeldedatum: 17.07.14
Wohnort: Nähe Frankfurt
Version: ---
     Beitrag Verfasst am: 18.07.2014, 10:59     Titel:
  Antworten mit Zitat
Hallo Harald,

anbei eine kopie der aktuellen Version im Status " Anzeige" mit Angaben zu den Dimensionen.

Gezeigt wird u.a. die Umwandlung der Eingangsmessgrößen x und Theta in Matrixform entsprechend des Zustandsvektors.

Zudem wurde versucht, dass Vektorausgangssignal über einen Demux + Add Block in ein skalares Signal für die Motoransteuerung umsetzen. Aber das funktiniert nicht.
Siehst du den Fehler in der Schaltung?

Danke und viele Grüße aus Frankfurt
Otto

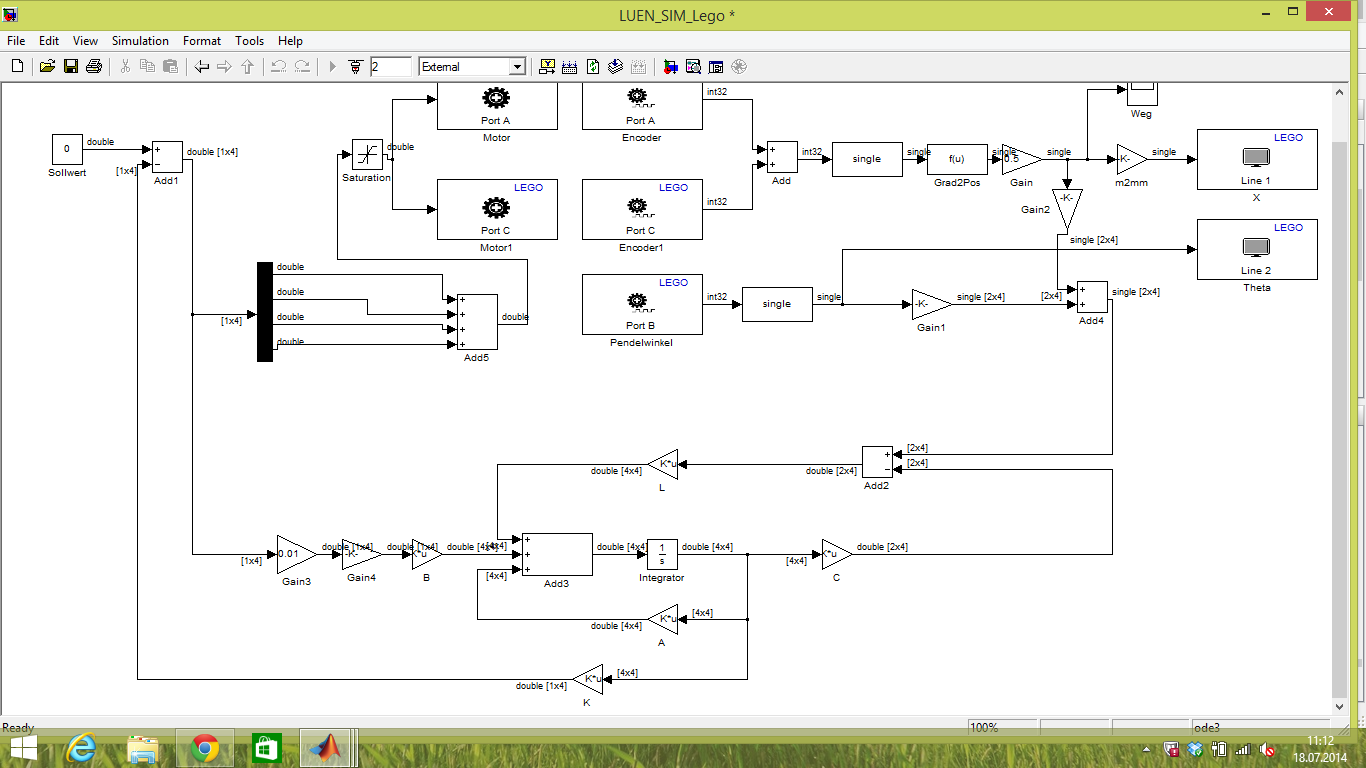

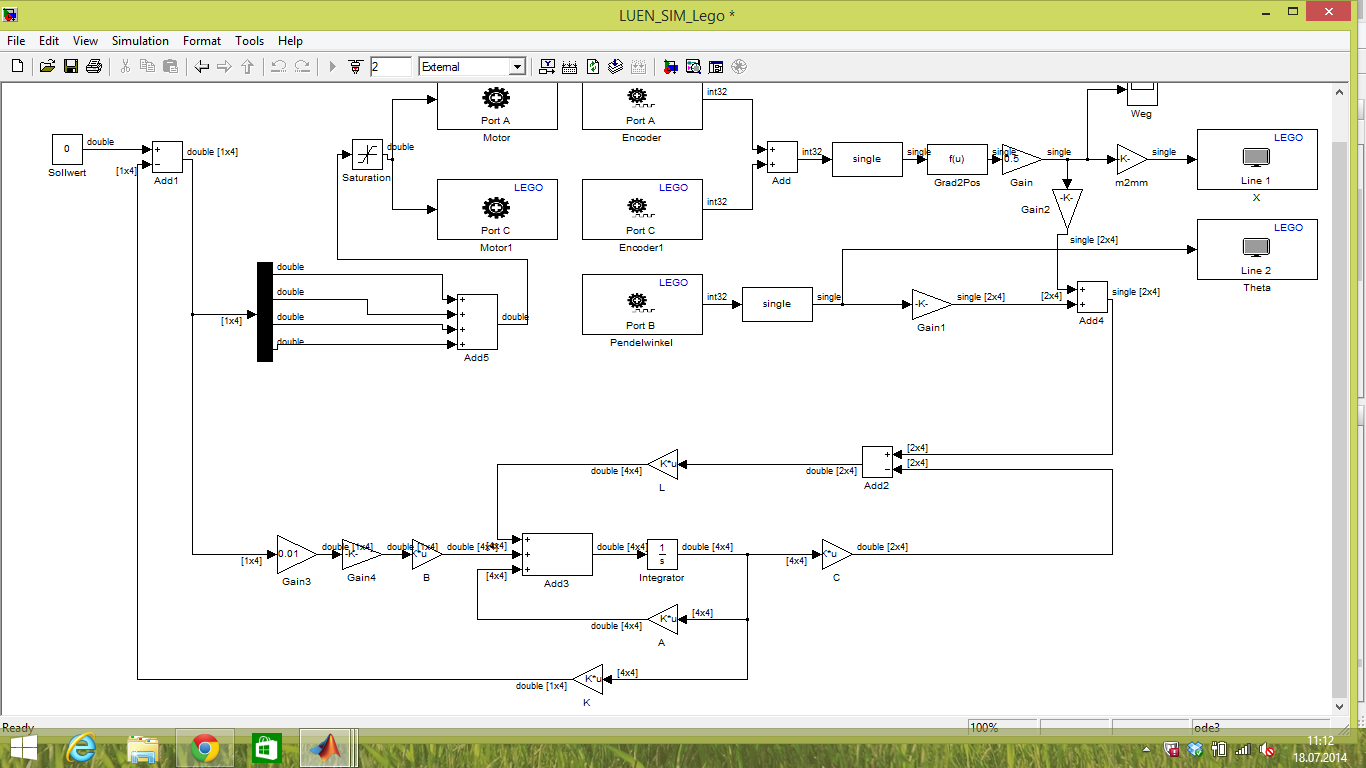

Schaltung mit Dimensionseinblendungen.PNG
 Beschreibung:

Download
 Dateiname:  Schaltung mit Dimensionseinblendungen.PNG
 Dateigröße:  162.79 KB
 Heruntergeladen:  659 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 18.07.2014, 11:44     Titel:
  Antworten mit Zitat
Hallo,

was ist denn nun die Fehlermeldung, die du bekommst? Wie gesagt:
Zitat:
bitte die Original-Fehlermeldung kopieren, nicht übersetzen/interpretieren.


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Otto48
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 17
Anmeldedatum: 17.07.14
Wohnort: Nähe Frankfurt
Version: ---
     Beitrag Verfasst am: 18.07.2014, 17:32     Titel:
  Antworten mit Zitat
Hallo Harald

anbei die Fehlermeldungen.
Der Lego Motorblock erwartet [1x1].
Die Frage: wie ist das Signal von [1x4] auf [1x1] umzusetzen ????

Gibt es eine Lösung hierfür.

Wir haben jetzt eine Vielzahl von Simulink Beschreibungen gegoogelt, aber keine Informationen zu diesem Thema gefunden.

Hast du eine Idee?
Ansonsten muss halt mit vielen Bausteinen gearbeitet werden

VIelen Dank und Grüße
Otto

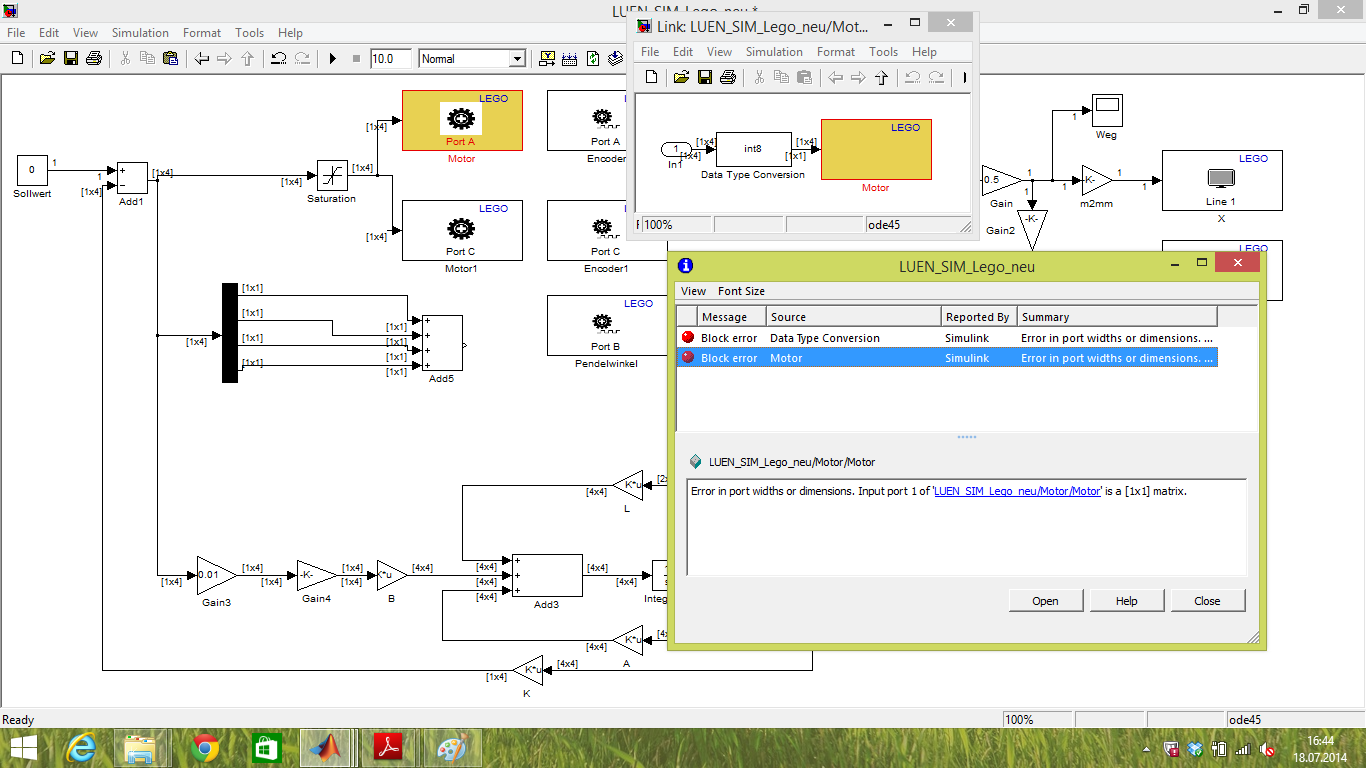

Fehler Meldungen 2 (1).PNG
 Beschreibung:

Download
 Dateiname:  Fehler Meldungen 2 (1).PNG
 Dateigröße:  229.36 KB
 Heruntergeladen:  626 mal

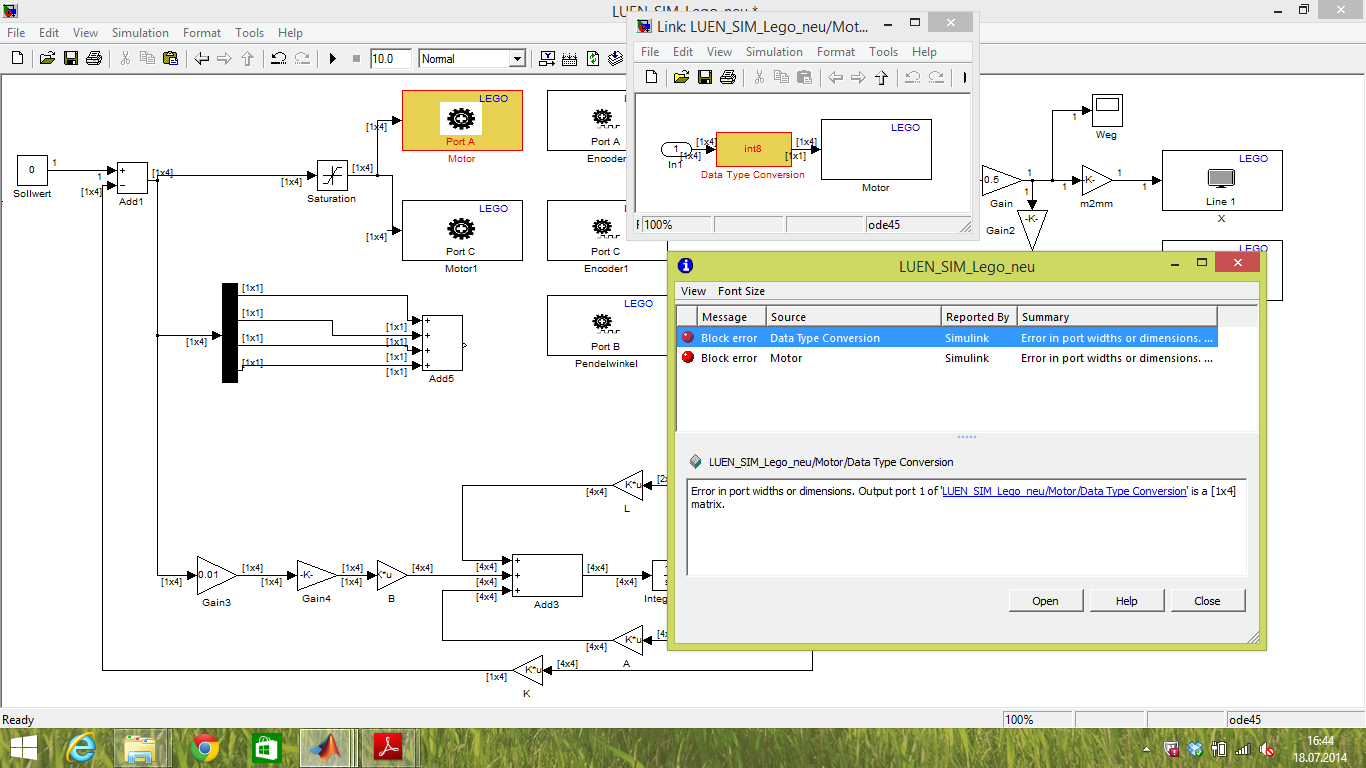

Fehler Meldungen 1.PNG
 Beschreibung:

Download
 Dateiname:  Fehler Meldungen 1.PNG
 Dateigröße:  229.34 KB
 Heruntergeladen:  614 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 18.07.2014, 20:34     Titel:
  Antworten mit Zitat
Hallo,

Idee: das Signal, das in den Lego-Block soll, extrahieren - z.B. mit Demux oder einem Selector?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Otto48
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 17
Anmeldedatum: 17.07.14
Wohnort: Nähe Frankfurt
Version: ---
     Beitrag Verfasst am: 18.07.2014, 21:22     Titel:
  Antworten mit Zitat
Hallo Harald,

wir probieren das.
Wir melden uns

Vielen Dank für die schnelle Unterstützung

Viel Grüße
Otto
Private Nachricht senden Benutzer-Profile anzeigen

Otto48
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 17
Anmeldedatum: 17.07.14
Wohnort: Nähe Frankfurt
Version: ---
     Beitrag Verfasst am: 21.07.2014, 11:32     Titel:
  Antworten mit Zitat
Hallo Harald,

leider gibt es auch bei Anwendung des Selectors Fehlermeldungen, siehe Anhänge.
HAst du noch Ratschlag?
Ansonsten wähle ich jetzt den diskreten Ansatz mit Einzelbausteinen in Simulink.

Vielen Dank und beste Grüße aus Frankfurt
Otto

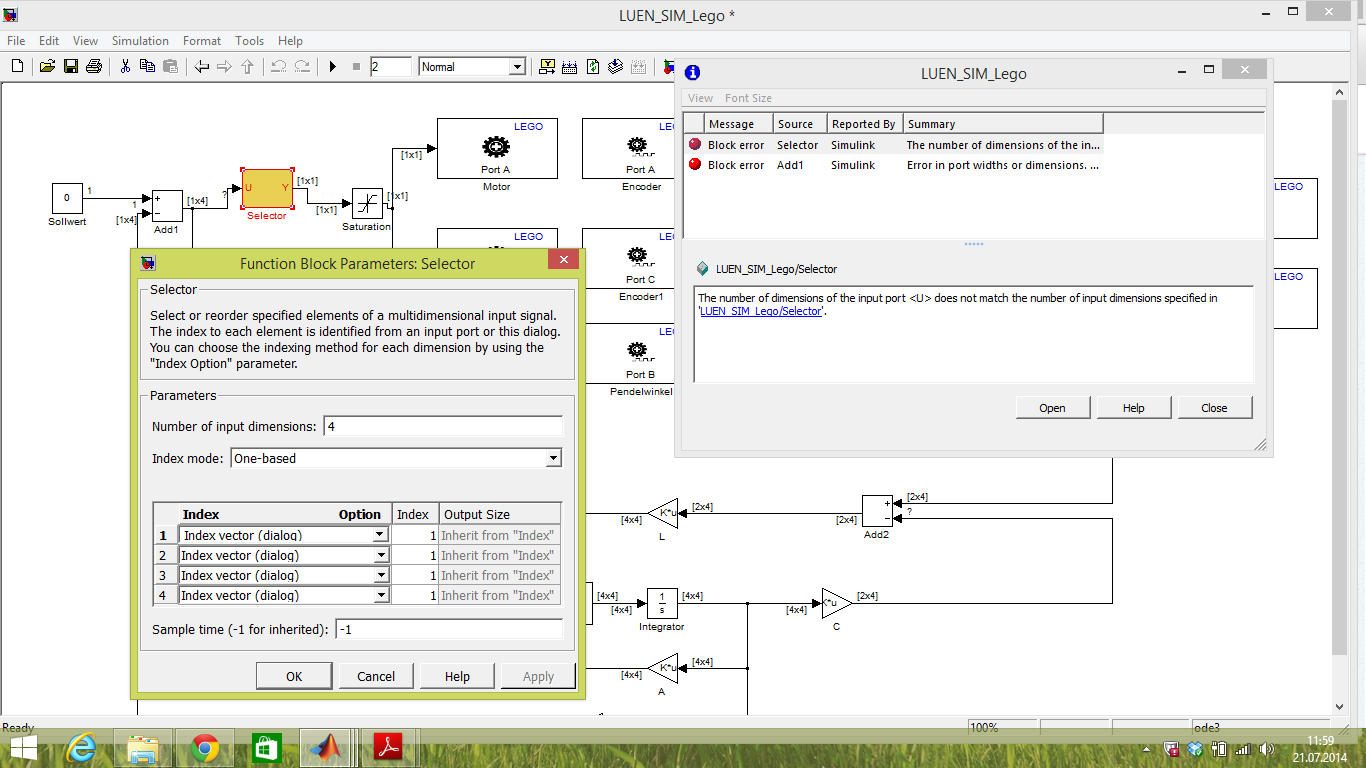

Fehler 2_Selector.PNG
 Beschreibung:

Download
 Dateiname:  Fehler 2_Selector.PNG
 Dateigröße:  181.63 KB
 Heruntergeladen:  617 mal

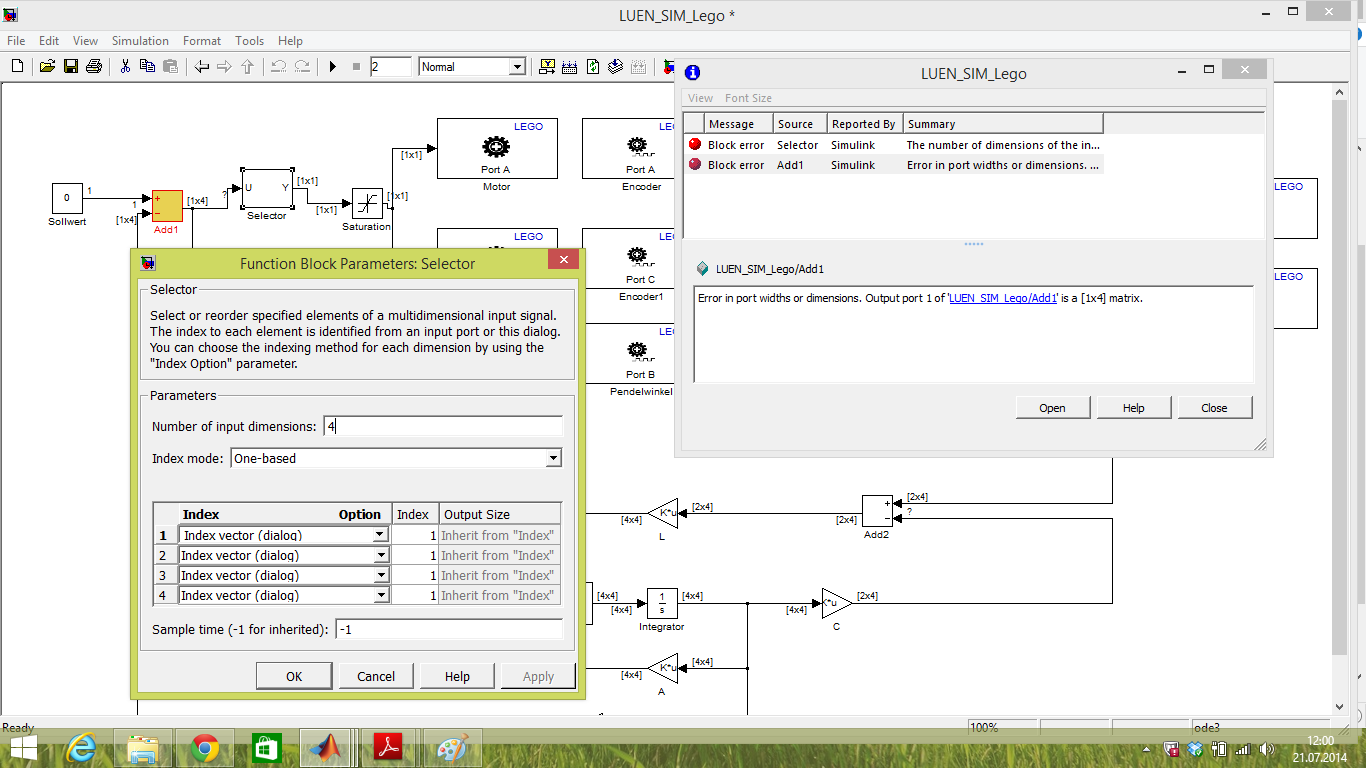

Fehler 1_Selector.PNG
 Beschreibung:

Download
 Dateiname:  Fehler 1_Selector.PNG
 Dateigröße:  189.05 KB
 Heruntergeladen:  613 mal
Private Nachricht senden Benutzer-Profile anzeigen
