Arctan-Funktion in Abhängigkeit eines Eingangssignals(sinus |
|
| jid |
Forum-Newbie
|
 |
Beiträge: 6
|
|
|
|
Anmeldedatum: 19.05.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 19.05.2009, 18:18
Titel: Arctan-Funktion in Abhängigkeit eines Eingangssignals(sinus
|
 |
| |
 |
 |
Hallo alle miteinander,
ich habe hier ein kleines Problem mit Simulink und hoffe hier Hilfe zu finden.

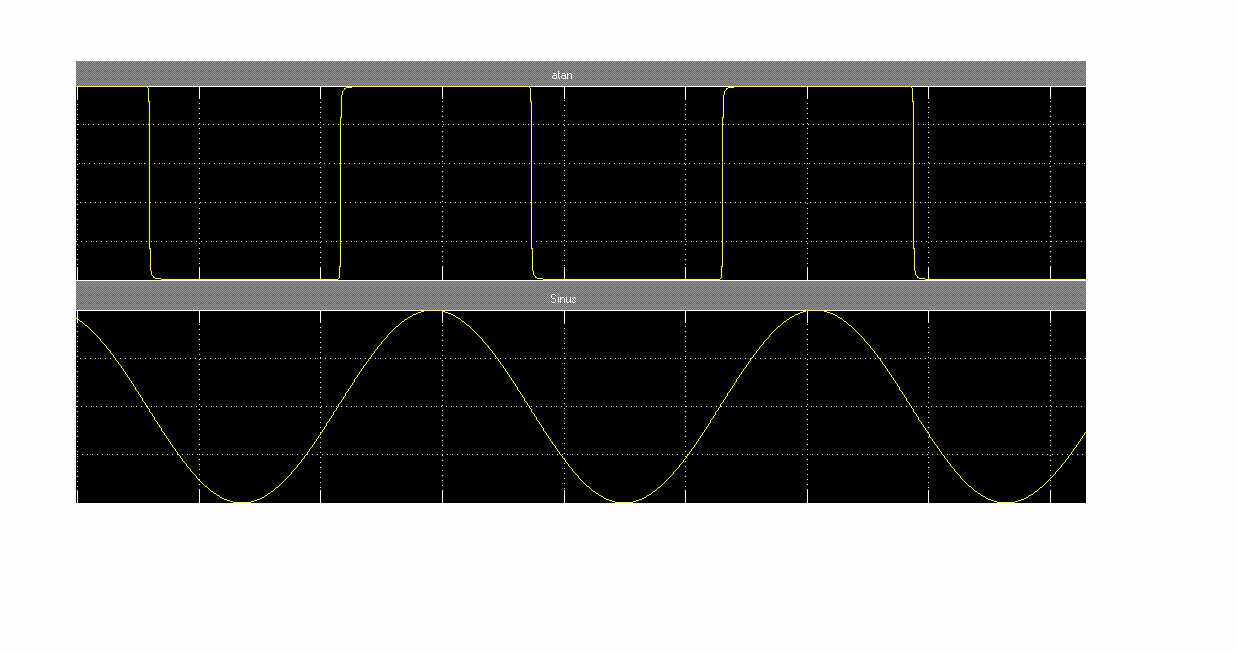

Ich habe ein System dem eine Sinusfunktion als Eingang dient. Jedes Mal wenn die Sinusfunktion die x-Achse schneidet soll eine arctan-Funktion generiert werden, die bei 1 beginnt dann gegen Null geht und anschließend sofort wieder auf 1 ansteigt. Bis jetzt habe ich nur folgendes geschafft (siehe Bild: Signale). Die fallende Flanke der arctan-Funktion wird ebenfalls erst beim Nulldurchgang der Sinusfunktion generiert. Sie soll aber unmittelbar auf die steigende Flanke folgen.

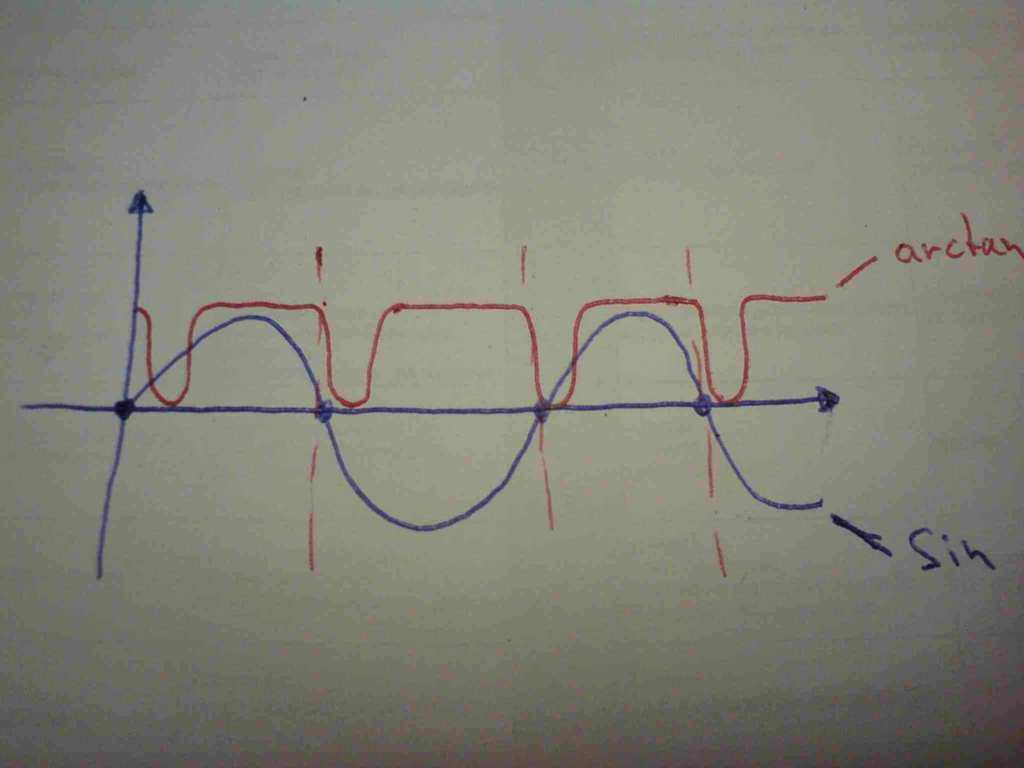

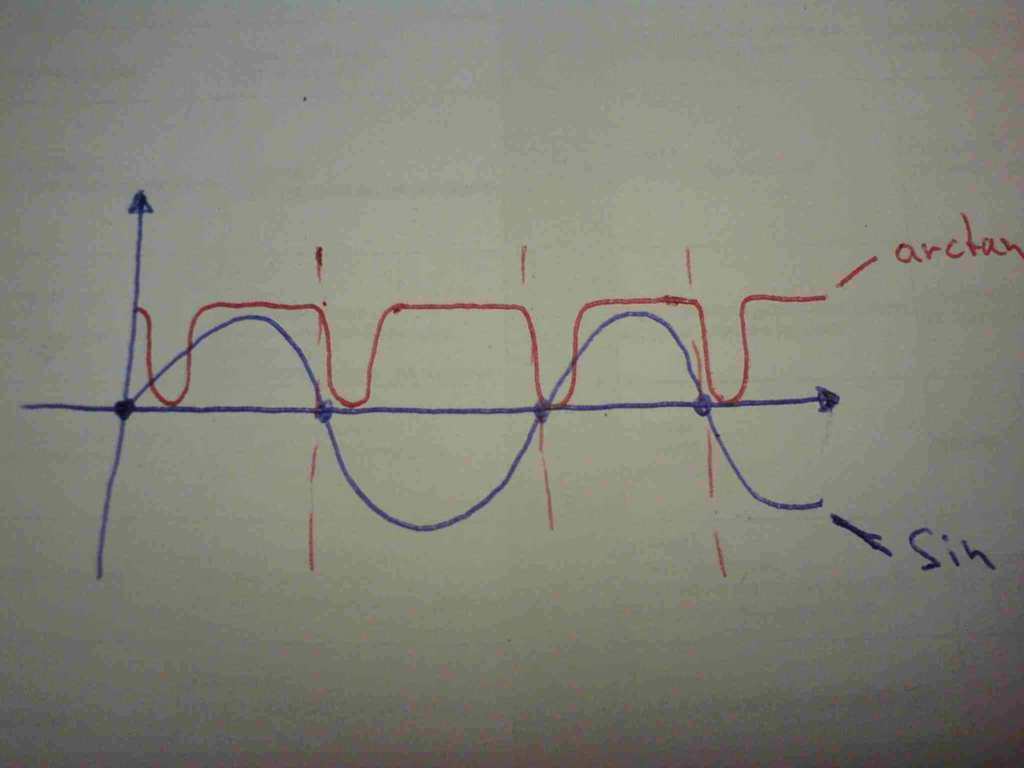

Aussehen soll das am Ende ungefähr so wie in Abbildung( Gewünschtes Resultat)
Habe schon diverse Ansätze versucht(if, switch, and...etc.). Komme einfach nicht auf eine vernünftige Bedingung.
Anbei ist der Link zu meinem Simulink Model. Wäre super, wenn jemand mal drübergucken würde und mir einen Tip geben könnte.
Bin für jede Art von Hilfe dankbar.
rapidshare.com/files/234168346/Arctan.mdl.html
Vielen Dank im Voraus für eure Mühe.
P.S. In dem von mir angehängten Model bin ich schon etwas weiter gekommen. Dort sieht das Ergebnis schon fast aus, wie ich es wollte. Aber halt nur fast...
| Beschreibung: |
|
Download |
| Dateiname: |
Arctan.mdl |
| Dateigröße: |
38.78 KB |
| Heruntergeladen: |
766 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
DSC00049.jpg |
| Dateigröße: |
25.71 KB |
| Heruntergeladen: |
804 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Signale.jpg |
| Dateigröße: |
46.53 KB |
| Heruntergeladen: |
878 mal |
|
|
|
|
|
|
|
|
|
