Drehstromquelle ohne Simscape oder Simpower |
|
| tu0173 |
Forum-Newbie
|
 |
Beiträge: 5
|
|
|
|
Anmeldedatum: 22.07.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 06.09.2011, 20:13
Titel: Drehstromquelle ohne Simscape oder Simpower
|
 |
| |
 |
 |
Hallo,
Ich möchte ein Kleinwasserkraftwerk mit 2 Turbinen und doppelt gespeisten Asynchronmaschinen Simulieren (siehe Bild)
Für die Modellierung einer Drehstromquelle und dem Netztrafo (Kurzschlussimpedanz) habe ich beim Erstversuch eine Spannungsquelle, Widerstand und Induktivität aus der Simscape libary genommen, ohne zu wissen, dass ich diese nicht mit Simulink verbinden kann (auch nicht mit PS Converter)
Das Modell der DGASM wird über die Differentialgleichungen und im p.U. System erstellt und der Stromrichter über ein vereinfachtes Modell ohne schaltende Elemente - wobei dieser gesteuerte Quellen ansteuert, welche ich im Moment auch nur aus Simscape habe. (alles noch im Anfangsstadium)
Meine Frage: Wie erstelle ich ohne die Toolboxen ein Modell der Drehstromquelle mit Impedanz und der gesteuerten Spannungsquellen im Stromrichter. Weiters muss ich davon den Strom abzweigen können um ihn beispielsweise im Stromrichterblock weiterzuverarbeiten.
oder gibt es eine Möglichkeit diese Elemente aus Simscape in Simulink einzubinden und dann Abgriffe für Strom und Spannung zu haben.
Aja, hat schon mal jemand ein Modell einer Asynchronmaschine mit Eisenverlusten erstellt und hat dazu die Differentialgleichungen - ich komme da nie auf eine anständige Lösung
| Beschreibung: |
| noch sehr unvollständiges Modell |
|
Download |
| Dateiname: |
DGASM_KWK.mdl |
| Dateigröße: |
104.36 KB |
| Heruntergeladen: |
517 mal |
| Beschreibung: |

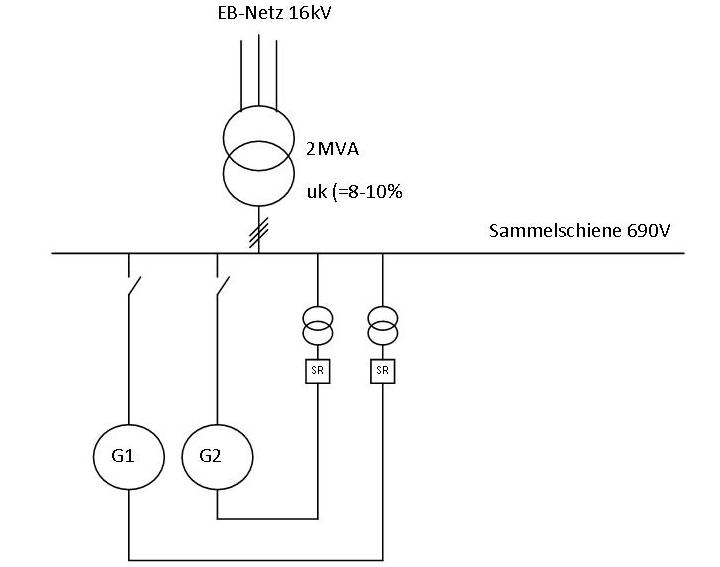

| Übersicht der Anlage - je eine Turbine pro Generator |
|
Download |
| Dateiname: |
Anschlussschema 2xDGASM.jpg |
| Dateigröße: |
23.42 KB |
| Heruntergeladen: |
701 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

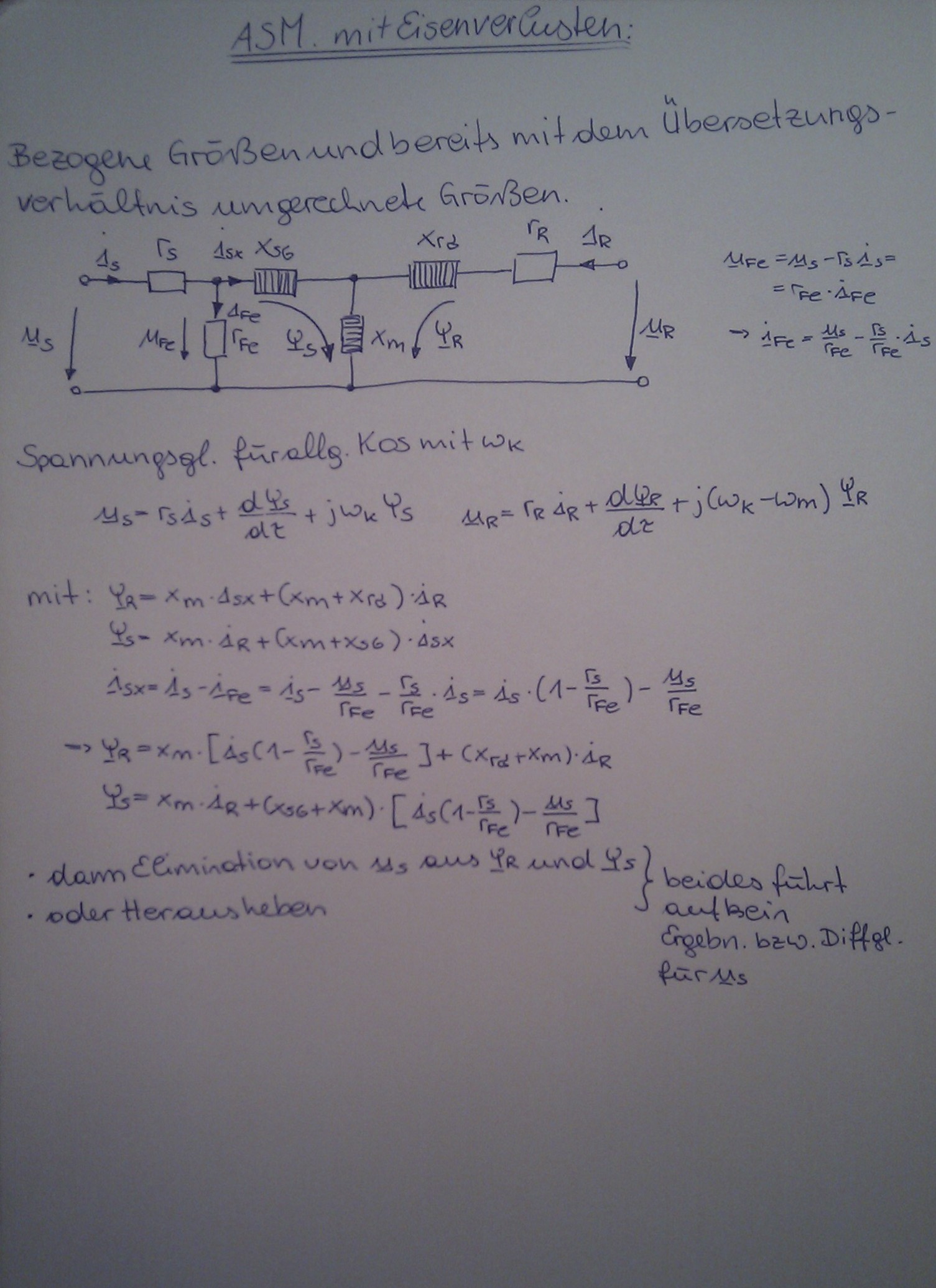

DGASM Eisenverluste.jpg |
| Dateigröße: |
404.73 KB |
| Heruntergeladen: |
721 mal |
|
|
|
|
|
|
| tu0173 |
Themenstarter
Forum-Newbie
|
|
Beiträge: 5
|
|
|
|
Anmeldedatum: 22.07.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.09.2011, 11:29
Titel:
|
|
Ich habe einen Ansatz für die Erstellung von elektischen Schaltungen in Simulink gefunden - Dynamic Node Technique.
Dies erscheint mir allerdings etwas kompliziert - was haltet ihr davon - hat schon mal jemand damit gearbeitet
pdf - ab Seite 85 (Chapter 5)
| Beschreibung: |
|
Download |
| Dateiname: |
sigrid_bolik.pdf |
| Dateigröße: |
3.26 MB |
| Heruntergeladen: |
4364 mal |
|
|
|
|
| tu0173 |
Themenstarter
Forum-Newbie
|
|
Beiträge: 5
|
|
|
|
Anmeldedatum: 22.07.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.09.2011, 16:01
Titel:
|
|
Hallo,
Ich habe jetzt probiert ein Testnetz (1-phasig) mit den Rk und Xk (Kurzschlussimpedanz) eines Trafos zu erstellen.
Meine errechnete Werte für einen 2MVA Trafo mit 6-8% Kurzschlussspannung
Rk=0,00071 Ohm
Xk=0,01904 (2*pi*50Hz*Lk) Ohm
Dann greife ich die Spannung ab und führe einen phasenverschobenen Laststrom gleicher Frequenz und Amplitude zu um eine komplexe Last zu Simulieren.
Also sollte bei meinen 2 Scope einmal ein Sinus dargestellt werden (Hierfür brauche ich allerdings ewige Simulationszeiten - habe ich eine falsche Einstellung)
und der Ausgang von Scope 2 (Last) schaut auch nicht plausibel aus.
Hat jemand eine Tipp was falsch sein kann - wie Kann man die Simulationsparameter optimieren?
| Beschreibung: |
|
Download |
| Dateiname: |
Test_Netz_3phase.mdl |
| Dateigröße: |
36.06 KB |
| Heruntergeladen: |
466 mal |
|
|
|
|
|
|
|
